✅ обжим витой пары 8 жил: схема цветов, фото, видео

Как облегчить монтаж витой пары: секреты из практики

Следует отметить еще некоторые тонкости монтажа витой пары:

Чтобы отмерить 1 метр кабеля не обязательно искать метки на нем. Длина в 1 метр — это расстояние от кончиков пальцев до противоположного плеча по линии груди человека среднего роста.
В разъем должна заходить и быть обжата оболочка кабеля. Это помогает избежать случайного срыва разъема. Если вы сняли слишком много оболочки, попробуйте растянуть остаток. Учтите, что в кабелях с толстой оболочкой это работает далеко не всегда.

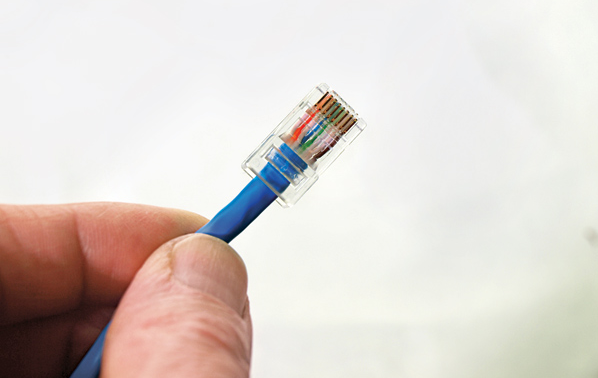

Установив коннектор для витой пары, проверьте, чтобы все провода были вставлены в разъем до упора. Зазоры приводят к плохому контакту.
Пользуйтесь тестерами витой пары для контроля качества установки разъемов. Зачастую достаточно простейших моделей. Более продвинутые устройства позволять собрать максимум доступной информации и даже составить небольшой отчет.

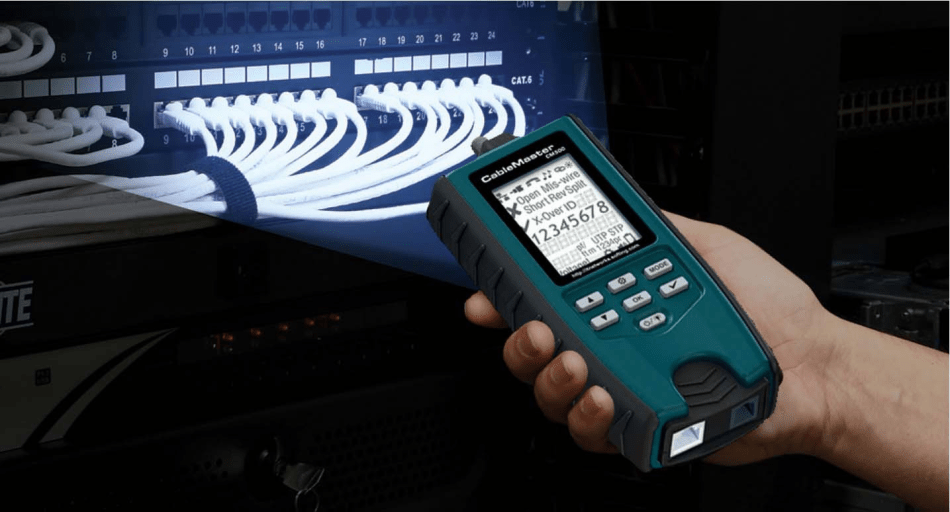

ЛАН-тестер для витой пары: продвинутая модель компании Softing

Если ситуация требует соединение жил кабеля с применением скотчлоков для витой пары – желательно запастись специальным инструментом — кримперами для кнопочных коннекторов. В отличие от пассатижей они не вредят соединителям и существенно ускоряют монтаж скотчлоков.
Если вы обжимаете кабель типа FTP/STP экранированными коннекторами для витой пары, рекомендуется сначала подготовить провода для монтажа как для UTP-кабеля, а затем срезать еще часть оболочки и обжать нетронутый экран.
Помните, что хотя сечение жилы витой пары составляет около 0.5 мм, её применение в качестве проводника допускается только в слаботочных системах. Применять витую пару для запитывания активного оборудования категорически запрещено.

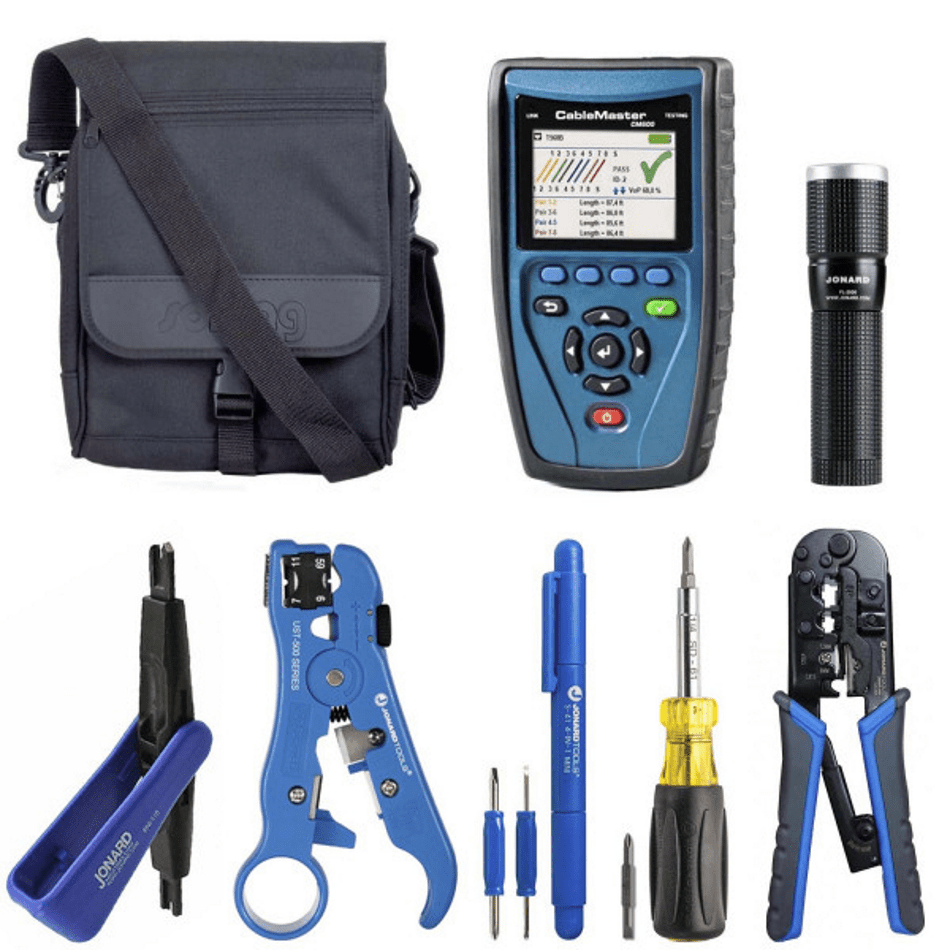

Набор инструментов для работы с кабелем типа витая пара

И последнее. Если вам часто приходится работать с медным кабелем типа витая – соберите свой набор инструментов или возьмите готовый набор инструментов для системного администратора. Можете взять готовой или собрать комплектующие набора по своему усмотрению.

Как обжать кабель rj-45 правильно?

В первую очередь необходимо приобрести такую же витую пару необходимой длины и 8-контактные разъемы. Также стоит купить или взять у знакомых необходимый инструмент. Если не удалось получить специализированный инструмент, вы можете сделать это, имея под рукой инвентарь. Давайте сначала поговорим о самом инструменте.

Подбор и подготовка инструмента

Подбор инструмента может происходить по двум направлениям: для профессиональной деятельности; для личных нужд. Те, кто практикует профессионально, приобретут следующий инвентарь:

папка;
стриптизерша;
тестер;

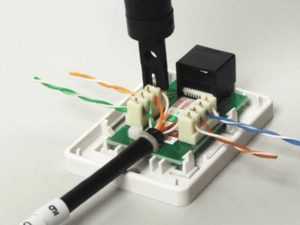

инструмент для заделки витой пары.

Кримпер (клещи для опрессовки), в зависимости от сложности инструмента, способен разрезать кабель, зачищать жилы, обжимные гильзы, втулки, заглушки. Для этого в его корпус врезаны ножи, пресс-зажим с разными типами пазов. Для снятия изоляции с проводов предусмотрены специальные канавки разного радиуса.

Инструмент для зачистки позволяет безопасно зачищать провода или зачищать кабель. Помимо режущей кромки в нем есть гнезда разного диаметра, в которые вставляется проволока подходящего диаметра.

Тестер предназначен для проверки правильности и качества распиновки и обжима. Устройства бывают разной сложности и функциональности. Самый простой состоит из двух частей. Каждый элемент подключается к одному из кабельных разъемов. С одной стороны идет сигнал, другая его принимает и показывает качество работы, зажигая светодиоды в определенном порядке.

Последняя версия инструмента содержит ряд прикладных устройств, которые позволяют быстро и эффективно перерезать кабель. Если таких инструментов нет, можно обойтись обычным ножом и отверткой.

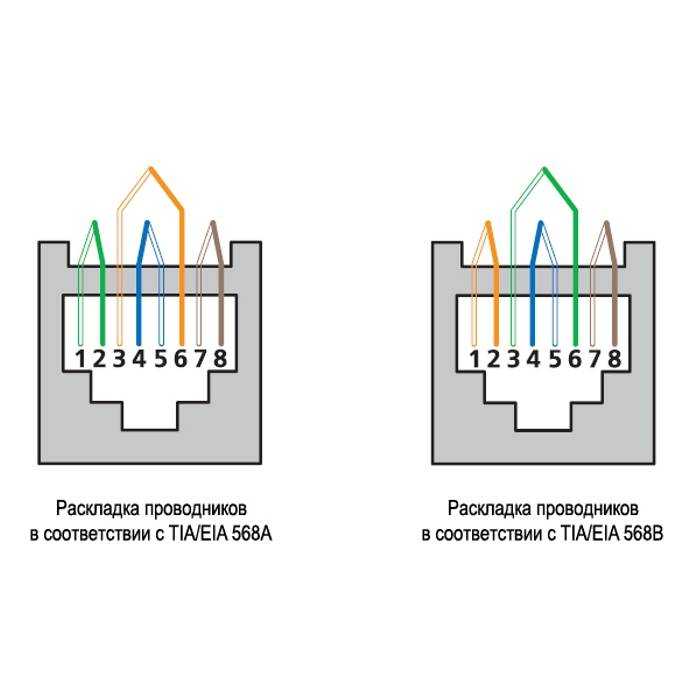

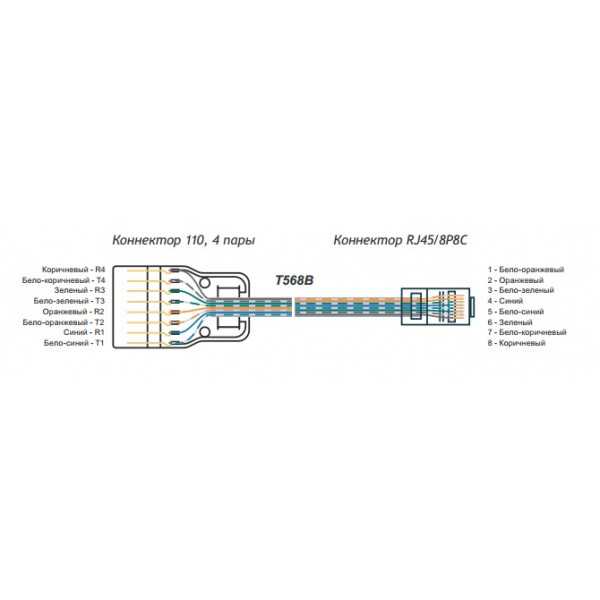

Прямая распиновка, маркируется как 568В

Прямая разводка используется для подключения коммутатора, роутера, хаба к компьютеру. Этот метод наиболее распространен в нашей стране. На изображении ниже вы можете увидеть, как провода 8-проводной витой пары должны быть помещены в разъем.

Если вы внимательно посмотрите на эту схему, вы поймете, почему она называется прямой линией. Все из-за того, что на двух разъемах RG 45 опрессовка производится идентично.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестная схема используется, когда они хотят подключить компьютер – компьютер напрямую или коммутатор – коммутатор. Поэтому, если вам нужно подключить два устройства к сети, этот способ вам подойдет. Пример того, как должна выглядеть распиновка кабеля, с 8-проводной витой парой, показан ниже на фото.

Видно, что на втором штекере провода поменяны местами, отсюда и название – кроссовер.

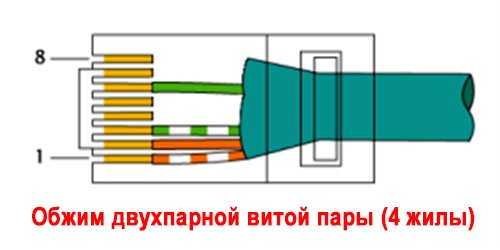

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Интернет-провайдеры также часто используют двухпарный кабель для внутренней прокладки. Двух пар достаточно, чтобы прокачать 100 Мбит / с, но стоимость такого интернет-кабеля намного ниже. Порядок обжатия этой витой пары показан на рисунке ниже.

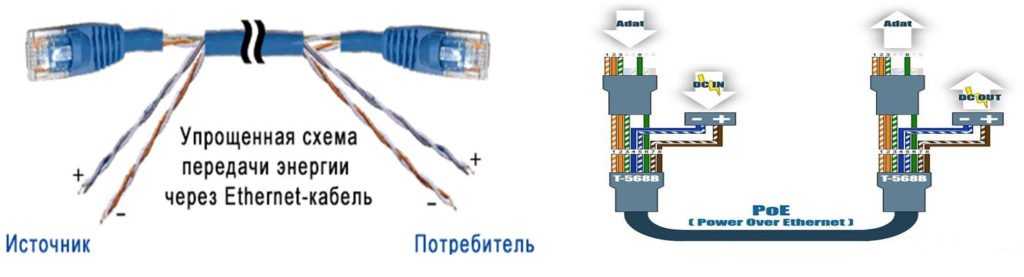

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Такая схема позволит помимо информационного сигнала передавать питающее напряжение на коммутатор, роутер или любое другое устройство. Это избавляет от необходимости покупать отдельный шнур питания. В распиновке разъема RJ-45 синий и коричневый провода используются для подачи электричества. Вы спросите меня, где это нам полезно? Ответ: при установке видеонаблюдения подавать электричество на коммутатор. Многие из них рассчитаны на питание от разъема RJ-45. И т.п.

Запомнить! Питание по сетевому кабелю 220В категорически невозможно, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемыми. Стандартный диаметр сетевого кабеля составляет 0,51 мм, это позволяет пропускать напряжение до 1,5 А. Если вам нужно больше прыгнуть, соедините два провода параллельно, вы получите увеличение в 2 раза (3 ТО).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Чтобы обеспечить соединение между устройствами со скоростью 1 Гбит / с, необходимо использовать 4 пары (8 проводов). См. Ниже пример сжатия.

Возможно, вас заинтересует эта статья о том, как включить bluetooth на ноутбуке с Windows 7, 10.

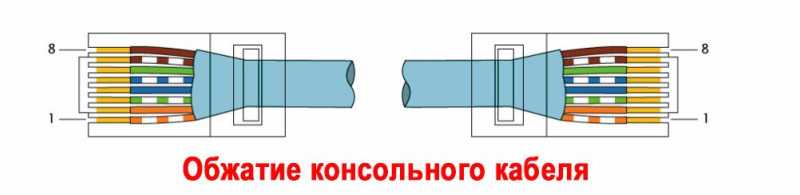

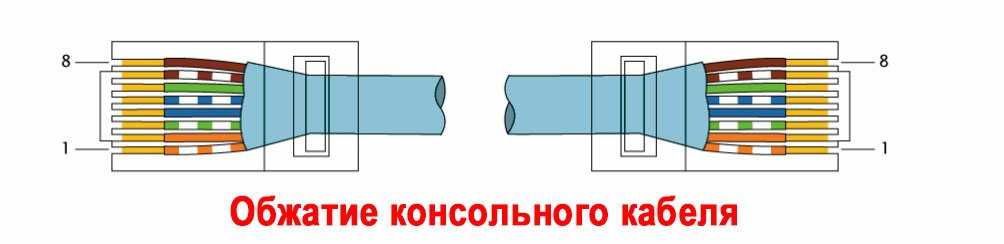

Схема обжатия консольного кабеля (rollover cable)

В этом варианте один конец витой пары должен быть обжат напротив другого конца. Похоже, вы перевернули его и посмотрели на вилку с другой стороны. Эта схема сжатия используется, когда вам нужно настроить маршрутизатор или коммутатор с помощью ПК. Чаще всего используется для устройств Cisco.

Как обжать кабель rj-45 правильно?

В первую очередь необходимо приобрести саму витую пару нужной длины и коннекторы на 8 pin. Также следует купить или взять у знакомых необходимый инструмент. Если специализированный инструмент достать не удалось, можно обойтись подручным инвентарем. Поговорим сначала о самом инструменте.

Подбор и подготовка инструмента

Подбор инструмента можно производить в двух направлениях: для профессиональной деятельности; для личных нужд. Кто занимается профессионально, приобретет следующий инвентарь:

кримпер;
стриппер;
тестер;
инструмент для заделки витой пары.

Кримпер (обжимные клещи) в зависимости от сложности инструмента способен обрезать кабель, зачищать жилы, обжимать гильзы, наконечники, штекеры. Для этого в его корпусе встроены ножи, прессовочный зажим с разного вида пазами. Для снятия изоляции с проводов имеются специальные выемки разного радиуса.

Стриппер позволяет безопасно снимать изоляцию с проводов или разделывать кабель. Кроме режущей кромки, имеет гнезда разного диаметра, в которые вставляют провод подходящего диаметра.

Тестер предназначен для проверки правильности и качества проведенной распиновки и обжима. Аппараты выпускаются разной сложности и функциональности. Самый простой состоит из двух частей. Каждая часть подключается к одному из коннекторов кабеля. С одной части поступает сигнал, другая часть принимает его и показывает качество работы включением светодиодов в определенном порядке.

Последний инструмент содержит ряд прикладных устройств, позволяющих быстро и качественно разделать кабель. Если таких инструментов нет, можно обойтись обыкновенным ножом и отверткой.

Прямая распиновка, маркируется как 568В

Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.

Возможно вам это будет интересно, статья о том как включить блютуз на ноутбуке Windows 7, 10.

Схема обжатия консольного кабеля (rollover cable)

В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Выглядит это, как будто вы перевернули его и глянули на штекер с другой стороны. Эту схему обжатия применяют, когда необходимо настроить роутер или коммутатор при помощи ПК. Чаще всего используют для устройств Cisco.

Примеры проблем по вине сетевого кабеля

По дешевой (омедненный алюминий) витой паре на расстояние 27 метров была вынесена точка доступа TP-Link TL-WA5210G. После подключения, точка доступа не работала. После замены кабеля на качественный медный OK-net UTP/5e, точка доступа заработала.

Подключалась точка доступа Ubiquiti NanoStation M2. Длина кабеля была небольшой – 7 метров, но на кабеле была скрутка. После включения точка доступа входила в режим прошивки. После использования этого же кабеля, но без скрутки, точка доступа нормально заработала.

Была установлена точка доступа Ubiquiti Bullet M2 HP с всенаправленной антенной TP-Link TL-ANT2412D. Точка доступа перезагружалась с определенной периодичностью. После замены дешевого кабеля на медный, проблема с перезагрузкой исчезла.

При подключении точки доступа Ubiquiti NanoStation2 с помощью патч-корда, купленного в магазине, устройство не работало и индикаторы на нем не светились. Оказалось на патч-корде были обжаты только 4 пары с данными, а 4 пары (пары 4,5+; 7,8-), которые используются для подачи питания на устройство, не были обжаты. После обжатия всех 8 проводников, точка доступа заработала.

После включения точки доступа Bullet2 питание появлялось и потом пропадало. Использовался патч-корд, купленный в магазине и обжатый по стандарту . После использования сетевого кабеля, обжатого по стандарту проблема исчезла.

Проблема

Одна из самых частых причин в пропаже интернета дома – проблема в кабеле. Есть много вариантов:

Перетерся провод где-то в угловых соединениях – шоркнули его или пнули, бывает.
Нарушилось соединение в коннекторе – провод там открытый, так что может и переломиться. Порой просто отходит соединение. А со временем обжим «пересыхает», так что все равно приходится улучшать соединение.

Суть в том, что при замене провода или починке коннектора, все равно придется как-то заново нацеплять те самые коннекторы. А вот эта процедура и называется обжимом. И сделать это можно вполне в домашних условиях самому (я вам как матерый админ говорю, и не в такие времена жали кабель). Но нужно немного теории – это вам не электропроводка. Так что сначала немного теории, а потом перейдем к практике.

Категорий витой пары

Создателем витой пары считается Александр Белл, предложивший скрученный парный провод для защиты телефонной линии от помех, наводимых соседствующими проводами телеграфа или линий электропередачи. Такая скрученная пара проводов успешно использовалась в течение почти 100 лет, пока не была вытеснена современными типами медного кабеля.

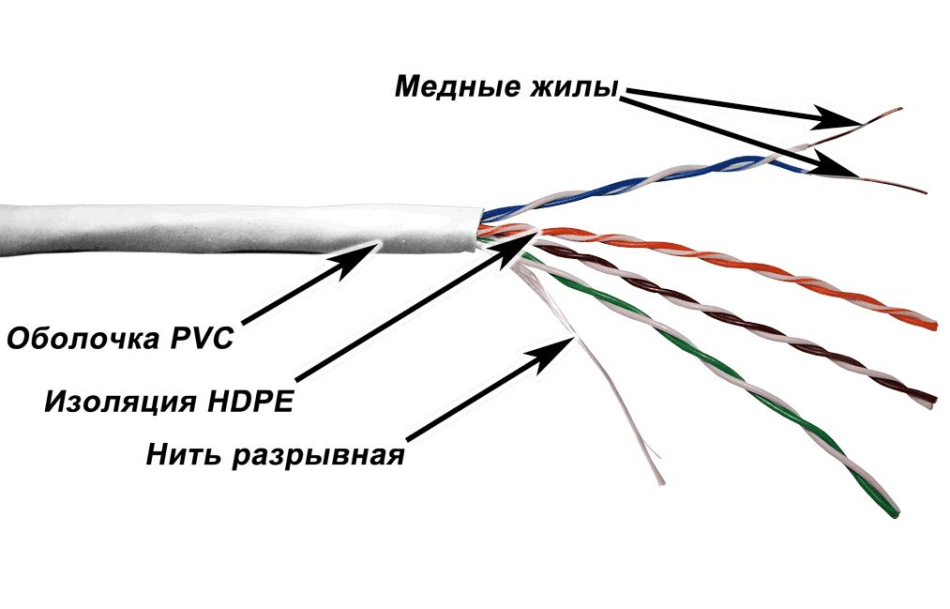

Витая пара. Общий вид

Как и любое телекоммуникационное оборудование для медных кабелей разработаны международные стандарты. В данном случае ISO/IEC 11801. Кроме того, существует норматив EIA/TIA 568, действующий на территории США и его сателлитов. Данные стандарты неоднократно дополнялись и сегодня выделены 8 категорий витой пары:

Категория 1(Сat1). Та самая витая пара проводов Александра Белла. Применяется только в аналоговой телефонии.
Категория 2 (Сat2). Двухпарный кабель, разработанный для сетей Arcnet и TokenRing и обеспечивающий скорость передачи до 4Мбит/с. Снят с производства в начале 2000-х.
Категория 3 (Сat3). Первый кабель на 4 пары. Создан для сетей Ethernet 10Base-T. Снят с производства в 2000-е.
Категория 4 (Сat4). Кабель на 4 пары для сетей Token Ring, 10/100Base-T. Снят с производства, но встречается на старых сетях.
Категория 5 (Сat5). Первый кабель способный передавать информацию на скорости до 100 Mbps. Практически полностью вытеснен преемником.
Категория 5e (Сat5e). Усовершенствованная версия cat5. Наиболее популярная категория на сегодняшний день. Кабель способен передавать данные на скорости до 1Гбит/с. Встречается в двух вариантах: двухпарном и четырехпарном.
Категория 6 (Сat6). Представлена в 2002 году. Пропускная способность витой пары 10Gbps. Первый кабель, способный работать на скорости 10Gbps, хотя и на небольшое расстояние. Рассматривается как возможная альтернатива cat5e.
Категория 6A (Сat6a). Модификация стандарта Сat6, представленная в 2008 году. Пропускная способность витой пары Cat6a — 10Gbps сохраняется на дистанциях до 100 метров. Фактический аналог Сat5e для 10GE-сетей.
Категория 7 (Сat7). Представлена в 2002 году вместе с Сat6. Стандарт первоначально позиционировался как более мощная версия Сat6, способная передавать 10Gbps на расстояние свыше 50 м, но с появлением Сat6A утратил свою актуальность.
Категория 7А (Сat7a). Глубокая модернизация Сat7, предназначенная для работы с 25GE. Пропускная способность этого кабеля также позволяет предавать сигнал 40GE, но лишь на дистанцию 1-15 метров.
Категория 8 (Сat8). Новейший стандарт, представленный в 2016 году. Этот кабель на четыре пары способен передать 40GE-сигнал, на расстояние до 42 метров. Cat8 делится на 2 категории:

Cat8.1 – стандартизирована для работы с коннекторами типа RJ-45 и обратно совместим с кабелями Сat6A.
Cat8.2 – предназначена для коннекторов типа TERA (разработка Siemens Company), GG45 (разработка Nexans), и ARJ-45 (разработка Bei Fuse Ltd). Данные коннекторы являются проприетарными и перспективы их применения пока туманны.

Витая пара

В прошлом разделе мы выяснили, что витая пара – это провод, применяемый для сетевых соединений в компьютерной технике. Особо применяется в домашних условиях для подключения к интернету.

Название свое он получил из строения. Внутри идут медные провода в оболочке, скрученные попарно. Скручивание делают с определенным шагом в зависимости от количества таких пар. Вся фишка такого скручивания – взаимное гашение помех для улучшения качества сигнала в рабочей сети (ведь по этому проводу тоже идет электричество, хоть и не 220V, а надежность здесь нужна на высоком уровне, но это тема уже стандартов).

Существует несколько видов витой пары… Даже много. Основная классификация – по устройству, не основная – по защите. По устройству в домашних условиях вы как правило будете иметь дело с кабелем 5й категории (при желании поищите самостоятельно, статья не о том).

По защите тоже ничего сложно – есть с защитой, есть без защиты. Защита имеется ввиду не от падающих табуреток, от тех же самых наводок, создающих помехи. Дома обычно это не требуется, но мало ли что вам попадется под руки. Раздел больше для того, что вам придется во время обжимки вскрывать кабель, и нужно быть готовым ко всему) Так что немного анатомии для системного администратора и домашнего любителя посидеть во ВКонтактике.

Итак, внутри идут пары проводов – обычно 2 или 4. Провод может быть облачен в защиту – речь идет о фольге или оплетке. При этом защита может быть как на целый провод, так и отдельно на каждую пару. Тонкостей много, лучше сразу вскрывать и смотреть по месту. В домашнем кабеле обычно ничего подобного нет – одна оплетка, и в ней сразу пары.

Маркировки витой пары:

UTP – обычная, без защиты, для дома. Если нужно восстановить кусок дома и идете в магазин – как раз ищите что-то вроде UTP5 – пойдет в самый раз.
FTP – с фольгой, тоже порой применяют в помещении.
SFTP – металлическая оплетка, применяют на улице.
STP – защита на каждой паре. При нахождении провода на улице рядом с линиями электропередач (надеюсь, вас туда не занесло).

Итого разные варианты скомпонованы на следующем рисунке:

Дополнительно бонусом – бывают многожильные и одножильные кабели. Многожильные применяют дома – провод выходит гибким, как раз для активных перемещений. Одножильный провод уже лучше использовать при промышленной прокладке – до розетки, провод не гнется, но зато пропускание сигнала гораздо лучше.

Упоминать про горючие и негорючие, круглые и плоские здесь уже даже не хочется – все-таки не учебник сисадмина, а просто помощь нуждающимся в домашних условиях. Так что если есть вопросы – бегом в комментарии.

Обжим шнура пошагово

Для сборки коммутатора необходимо

иметь подходящий шнур и колпачки;
держать наготове соответствующие монтажные инструменты;
подобрать подходящую схему распиновки исходя из технических характеристик соединяемых приборов.

Перечень расходников

Для коммутации понадобятся такие расходные материалы:

отрезок шнура подходящей для бытового использования длины;
по два соединителя RJ-45 на каждый шнур.

Очередность сборочных операций

Отсекается часть шнура подходящей протяженности, запас при этом не требуется, для данной операции потребуются кусачки или кримпер с лезвиями.
От конца отсчитывают четыре сантиметра, после чего при помощи стриппера производят по окружности надрез на внешней изоляционной оболочке. Далее она снимается.
Проводки свиты по два, поэтому накануне обжимки следует раскрутить все дубли. Жилы распрямляются и направляются по заранее подготовленному чертежу. Находящаяся под изоляцией нить из нейлона плавно отодвигается назад.
Провода выравниваются. Для этого отсчитывают от края внешней оболочки полтора сантиметра и отсекают лишнее кусачками поперек направляющей.
Проводки размещаются в колпачке и фиксируются.
Делается обжимка. Для этого вставляется колпачок с проводниками в соответствующее гнездо кримпера и рычаги сдвигаются.
Затем проверяется основательность коммутации. Достаточно несильно потянуть шнур, чтобы попробовать вытащить провода из соединителя. Когда обжимка сделана верно, жилы остаются на своих местах.
Осталось испытать новый коммутационный кабель. Колпачки фиксируются в разъемах тестировочного приспособления, после чего прибор запускается. Красный световой сигнал или отсутствие индикации говорят о том, что при монтаже была допущена ошибка.

Знающий, как осуществлять распиновку витой пары домашний мастер сумеет моментально произвести обжимку патч-корда независимо от того, для каких целей он предназначен. Данные навыки непременно пригодятся всем, кто имеет дело с компьютерной техникой как дома, так и на работе.

Как только в локальной сети пропадет сигнал, нужно будет просто-напросто

осуществить замену сетевого шнура;
или же осуществить небольшую коррекцию коммутации.

Как обжать кабель отвёрткой?

Не всегда в доме имеется кримпер. Чтобы быстро обжать пары можно воспользоваться обычной отверткой и ножом. Порядок действия при установке:

Выберите отвертку с плоским наконечником толщиной 3-4мм. Так как изоляция отсутствует, можно воспользоваться обычным ножом. Во всех действиях нужно быть очень аккуратным, при работе с этими инструментами есть риск повредить целостность кабеля.
Отвёртка должна быть плоской
Процедура распрямления, разводки, сложения проводов остается неизменной. Обрежьте пары по ровной линии с помощью бокорезов. Оголяем провода Обрезаем провода по ровной линии Провода должны быть одинаковыми
Заведите пары в коннектор.
Заводим провод в коннектор
Обжим начинается с фиксации планки у хвостовой части коннектора. После фиксации не стоит задумываться о том, что кабель случайным образом вылетит и всю процедуру придется повторять снова.
Место, где находится зажимная планка
Положите коннектор на жёсткую поверхность, а наконечник отвертки прижмите к фиксирующей планке. В результате этих действий нередко ломается нижняя пластиковая защёлка. Чтобы этого избежать, подберите поверхность с небольшим пазом или отверстием для защёлки. Например, доску для разделывания.
Из-за придания усилия, планка продвигается вниз. В результате, фиксатор упирается в кабель так, что провода не выпадут случайным образом.
Кабель зажат планкой
Для обжима контактов расположите коннектор на твёрдом основании. Усилиями проталкивайте контакты вниз. В результате, металлические ножки пробьют изоляцию. Перед тем, как приложить усилия к контактам, убедитесь, что наконечник отвертки располагается на них, а не между ними. Нажатие должно быть сильным, и при соскальзывании коннектора вы можете повредить себе пальцы.
Продолжайте до тех пор, пока каждый контакт не проткнет изоляцию, обеспечив электрическое соединение с парой.
По очереди продавливаем контакты
Для проверки потребуется лупа. Осмотрите переднюю часть коннектора. Нельзя, чтобы какой-либо контакт выпирал вверх — при выявлении дожмите его.
По аналогии обожмите другую часть кабеля.

Умею собирать и разбирать компьютеры, ноутбуки, планшеты, телефоны. Иногда успешно. Мастерски владею навыками диагностики поломок с помощью Google и Yandex.С первого раза может не получиться, поэтому рекомендую иметь в запасе несколько дополнительных коннекторов для тренировки. У меня в кладовке всегда лежит пакет на всякий случай.
