Как грамотно устанавливается автозвук
Лучшим вариантом для инсталляции акустической системы в машину считается следующий: коаксиальные динамики устанавливают сзади, в тыл, а компонентную (твитер и мидбас) на фронт. Таким образом, можно будет обеспечить полноценное, настоящее звучание, которого тщетно ожидают многие автовладельцы, неправильно организовавшие автозвук.
Коаксиальная акустика – это всегда более дешевый вариант, рассматриваемый экспертами, как модель для нетребовательного автовладельца, которому нужно только какое-нибудь звучание. Например, играют динамики хорошо, звук громкий, ничего не хрипит и не рычит. В этом случае вполне хватит немного средств для выбора лучшей модели среди коаксиалов.
Басовитая акустика
Напротив, если автовладелец в поисках чего-то более серьезного, и не ограничивается лишь желанием получить посредственный звук, ему следует обратить внимание на компонентную акустику. Такая стоит сегодня около 30 тысяч рублей. Безусловно, в состав КМП акустики входит и качественный мидбас
Безусловно, в состав КМП акустики входит и качественный мидбас.
Для меломана хорошая акустика сродни мотору для автомобиля. В большинстве современных автомобилей хорошая, настоящая акустическая система не устанавливается. Исключения могут составить разве что топовые версии машин. В результате этого возникает желание обзавестись новыми динамиками, заменить головное устройство, установить производительный сабвуфер и т.д.
Разделение по воспроизводимому диапазону
Все излучатели также можно разделить по воспроизводимому диапазону.
Выделяют четыре основных диапазона:
- суббас, он же нижний бас (16–63 Гц) — так как эти частоты почти во всех случаях может отыграть только сабвуфер, то и диапазон этот принято также называть сабвуферным.
- средний и верхний бас (63–250 Гц)
- средние частоты (250–5 тыс. Гц), которые также принято разделять на нижнюю середину (250 Гц – 1250 Гц), среднюю середину (1250 Гц — 2500 Гц) и верхнюю середину (2500 Гц – 5 тыс. Гц)
- высокие частоты (5 тыс. Гц – 20 тыс. Гц)
Суббас, он же нижний бас (16–63 Гц)
Акустическая система, способная воспроизводить суббас, как уже сказано выше, называется сабвуфером, а динамик, составляющий основу этой акустической системы – сабвуферный динамик, который также часто называют просто сабвуфером (subwoofer).
Сабвуфер Audio Development BRF 10
Средний и верхний бас (63–250 Гц)
За воспроизведение среднего и верхнего баса отвечает низкочастотный динамик, называемый вуфером (woofer).
Вуфер Hertz HV165 L с бумажным диффузором
Средние частоты (250–5 тыс. Гц)
Чаще всего, динамик, служащий для воспроизведения среднего и верхнего баса отлично справляется и со средними частотами, и это уже будет называться мидвуфером (midwoofer), также именуемый мидбасом. Так как мидвуферы можно встретить гораздо чаще чистых вуферов, то и термин «вуфер» мало распространён.
Мидвуфер Hertz HV165 XL с кевларовым диффузором
Порой для сокращения пишут просто «мид», что хоть и встречается часто, но не до конца верно, так как «мид» — это всё же среднечастотник.
Диапазон средних частот отыгрывает среднечастотник (midrange). Просто мидом его не называют, чтобы не путать с мидвуфером.
Среднечастотный динамик Eton 3–401/A4/25 mg с металлокерамическим диффузором
Высокие частоты (5 тыс. Гц – 20 тыс. Гц)
Высокие частоты выпадают на долю твитера (tweeter).
Твитер Dynaudio Esotar 2 110 с большим одиннадцатисантиметровым фланцем, используемый как в домашнем звуке, так и в автозвуке
Также существуют мидтвитеры, способные играть как средние, так и высокие частоты. Распространённость таких динамиков не слишком широка, известно чуть более десятка моделей таких динамиков, поэтому термин «мидтвитер» также мало распространён. Ввиду того, что суммарный диапазон мидтвитера очень широк, их также называют широкополосниками или попросту «шириками».
Мидтвитер Blam FR 80 с шестисантимеровым диффузором сложной формы
Кроме того, существуют совсем малопопулярные, но всё же встречающиеся супертвитеры, предназначенные для воспроизведения самого верхнего диапазона высоких частот примерно от 10 кГц.
Супертвитер Audio Development T1 FR
Вывод
Прежде чем подробно перейти к рассмотрению каждого вида динамиков, надо разобраться с принципом предназначения динамика тому или иному диапазону. Не вдаваясь глубоко в причины и подробности следует иметь в виду следующие два постулата:
- Размер излучающей поверхности динамика не должен превышать самой малой длины волны, воспроизводимым этим динамиком. Иногда это правило можно немного нарушать, если точка прослушивания сильно удалена от излучателя.
- Чем большая отдача требуется от излучателя и чем ниже его диапазон, тем размер излучающей поверхности должен быть больше.
Исходя из этих двух постулатов, становится понятно, почему нельзя создать единый динамик для всего слышимого диапазона частот. Попытки создать такие динамики были и остаются, но решение такого вопроса всегда упирается либо в то, что размер слишком велик для воспроизведения высоких частот, либо слишком мал для воспроизведения низких.
Кроме размеров ещё имеет значение ход диффузора. Чем ниже частоты и больше требуемая отдача, тем больше должен быть ход. Чем выше частоты и меньше требуемая отдача, тем ход может быть меньше.
Какой размер является оптимальным?
Если в вашем автомобиле установлена фронтальная акустика, то для нее оптимально использовать 16-сантиметровый динамик. Данный диаметр позволит добиться хорошего звучания с низким басом. Как правило, колонки с таким диаметром без проблем устанавливаются в машине, но в некоторых случаях место для установки может быть меньшим. На практике эту проблему вполне можно решить своими силами или обратившись за помощью к специалистам в инсталяционный центр. Необходимо только увеличить немного размер штатного места для монтажа громкоговорителя (автор видео — URAL Sound Russia — Официальный канал).
Стоит учитывать и одну основную особенность, которой многие наши соотечественники пренебрегают, в частности, речь идет о различиях между моделями одной линейки. Речь идет о моделях колонок, характеризующихся усовершенствованными техническими особенностями. Следует отметить, что стоимость разных моделей может не особо различаться.
Если ваше транспортное средство оснащено трехкомпонентной акустикой, то наиболее оптимальным вариантом будет использование 20-сантиметровых динамиков. Они особенно подходят для воспроизведения средних диапазонов частот, что обусловлено их габаритами. Однако именно габариты — это основная проблема, по которой могут возникнуть сложности в плане установки громкоговорителей, особенно в передней части авто. Не так часто, но все же используются такие динамики и для двухкомпонентных акустических систем, в этом случае нужно учитывать, что качество проигрывания средних частот оставляет желать лучшего. Как показывает практика, 20-сантиметровые колонки наиболее оптимально подходят для систем, в которых нет саба.
Если говорить о размере громкоговорителей 13 см, то они отлично подойдут для монтажа в машину с фронтальной системой. При чем использовать громкоговорители на 13 см лучше всего как тыловое устройства. Если в салоне транспортного средства мало места, то колонки на 13 см можно применять для обустройства фронтальной системы, но это может привести к слишком ограниченному басу (автор видео — LOUD SOUND).
В коаксиальной акустике на заднюю полку можно установить динамики с габаритами 15х23 см, такие размеры позволяют обеспечить наиболее глубокие низкие частоты. Но следует отметить, что устройства такого типа имеют определенные недостатки, в частности, само качество коаксиального исполнения будет низкое, тем более, у водителя не будет возможности поменять сабвуфер. И хотя такая колонка может выдавать глубокий бас, он будет не полноценным и не чистым, чего уж говорить о сбалансированном тональном звучании. Если вам нравится хороший визуальный эффект, то в принципе, в продаже можно найти колонки овальных размеров, которые позволят его обеспечить. Однако в этом случае остро стоит проблема выбора, поскольку вариантов не так много.
Если вы не хотите использовать штатную акустику из-за ее низкого качества, но при этом у вас нет возможности переделать место для монтажа хороших динамиков, выход есть. К примеру, можно установить овальные колонки, размер которых составляет 13х18 см. Что касается 10-сантиметровых динамиков, то мы не рекомендуем нашим пользователям «вестись» на рекламу.
Часто производители рекламируют этот товар как качественный, позволяющий добиться лучшего звучания, но по факту это далеко не так. Устройства такого типа, как бы их не рекламировали, характеризуются низким качеством воспроизведения в целом и уж тем более, плохим басом. Так что если вы приобретаете такие колонки, акустику в своем автомобиле необходимо оборудовать дополнительной низкочастотной поддержкой. К примеру, можно использовать так называемые мидбасовые устройства, монтировать которые оптимальней всего в передней части салона.
Разумеется, по стоимости колонки небольших размеров всегда будут стоить меньше, в отличие от остальных. Однако, если вы хотите добиться хорошего звучания, то при покупке следует смотреть только на качество динамиков, а не на их стоимость. Часто автовладельцы, пытаясь сэкономить, в конечном итоге получают низкокачественную акустику, которая не может воспроизводить качественный звук при большой громкости.
Загрузка …
Регулировка уровня входной чувствительности сабвуфера «GAIN» или «LEVEL»
Ещё одним важным этапом в настройке сабвуфера является регулировка уровня входной чувствительности сабвуфера. Он находится на сабвуферном усилителе и обозначается словом «GAIN» или «LEVEL».
Выглядит, как «крутилка» с цифрами, например, от 0,3 до 5 В. Это не уровень громкости, как некоторые ошибочно думают, хотя при установке на максимальные значения громкость действительно увеличивается. Эта функция нужна, чтобы согласовать уровень головного устройства и усилителя.
Настраивают «GAIN» по разным методикам. Но суть их примерно такая: на сабвуфер подаётся музыкальный сигнал в виде синусов с определённой частотой. Уровень входной чувствительности при этом минимальный.
Постепенно увеличивают громкость на головном устройстве, до появления слышимых искажений. После этого ручку громкости поворачивают назад, чтобы звук снова стал чистым. Потом так же настраивают «GAIN», вращая «крутилку» до того, как появятся искажения сигнала. После снова возвращают её немного назад. Более точной будет настройка сабвуфера в машине, если применять в процессе осциллограф.
ЕЩЁ Автозвук
Преимущества подключения конденсатора к сабвуферу
Плюсы и минусы
Если про мидбас «забыть», получится огромный звуковой провал при воспроизведении музыки. То есть, октава попросту никак не услышится. Перечислим, что несет с собой мидбас:
- мужественность мужских голосов (вместо писклявости);
- звуки жесткости, тяжести удара бочки;
- удар по барабану приобретает окраску, а не просто бух, словно по подушке;
- игра бас-гитары становится плотной.
Без вуфа музыка звучит как «бух-цык», с писклявыми голосами певцов.
Не упомянуть недостатки будет нечестно.
- Во-первых, цена. Брендовая колонка стоит в районе 300$, хотя есть варианты подешевле.
- При установке в дверь возможно акустическое короткое замыкание, если не обеспечить жесткость крепления.
- Без покупки усилителя звуковых эффектов не добьетесь.
Ценитель акустики любой минус превратит в плюс, только бы наслаждаться сочным звуком.
https://youtube.com/watch?v=sAb1EHYgryA
Басовые
Сабвуферы предназначены для работы с более низким диапазоном частот (звуковых волн) для акустической системы, и есть несколько различных типов, в зависимости от ваших потребностей. Хотя все они построены очень схожим образом, между каждым типом есть определенные различия:
- Стандартный низкочастотный громкоговоритель: стандартный низкочастотный громкоговоритель вырабатывает частоты от 20 до 2000 Гц (2 кГц или 2 кГц). Низкочастотный громкоговоритель часто характеризуется своим басовым звуком, который исходит от низкочастотной синусоидальной волны. Обычно вы будете видеть стандартные низкочастотные громкоговорители как часть высококлассных громкоговорителей, которые содержат либо низкочастотный громкоговоритель и высокочастотный динамик (настройка, известная как двухполосный громкоговоритель), либо низкочастотный громкоговоритель, высокочастотный динамик и среднечастотный громкоговоритель (настройка, известная как 3 динамик).
- Сабвуфер: Сабвуферы способны воспроизводить тоны с частотой ниже 200 Гц в пользовательских системах. Они состоят из одного или нескольких сабвуферов, часто устанавливаемых внутри деревянного корпуса. Хотя человеческое ухо может воспринимать только частоту до 12 Гц, сабвуферы, работающие на более низких частотах, могут ощущаться только, если не слышны. Сабвуферы являются наиболее распространенным дополнением к настройке колонок. Они, как правило, размещаются в своем собственном изолированном корпусе и обеспечивают низкий уровень шума, который вы просто не можете получить с помощью стандартных низкочастотных динамиков.
- Midwoofer: Midwoofers попадают прямо в середину диапазона «сабвуфера», начиная с 200 Гц -5 кГц. Обладая таким широким диапазоном частот, этот громкоговоритель будет воспроизводить звук наилучшего качества с частотой 500 Гц-2 кГц и начнет ухудшаться с обеих сторон спектра.
- Вращающийся НЧ-динамик : Вращающийся НЧ-динамик — это громкоговоритель в стиле НЧ-динамика, который использует движение катушки для изменения высоты набора лопастей вентилятора вместо использования формы конуса. Поскольку высота лопаток изменяется аудиоусилителем, требуемая мощность намного меньше, чем у обычного сабвуфера. Они также намного превосходят в создании звуков значительно ниже 20 Гц, ниже нормального уровня человеческого слуха, способного производить частоты до 0 Гц, сжимая воздух в закрытой комнате.
В большинстве пользовательских акустических систем вы, вероятно, найдете стандартный низкочастотный динамик в составе основных динамиков и, возможно, дополнительный, но отдельный сабвуфер.
Три главных параметра
Оценив эти параметры, мы сможем определить, для какого оформления лучше подходит сабвуферный динамик. И как он будет играть, жестко или мягко, высокий или низкий бас.
FS — резонансная частота
Частота собственного резонанса. Замеряется она следующим образом. Динамик подвешивается в открытом пространстве, как можно дальше от различных предметов. Это делается для того, чтобы его резонанс зависел только от него самого. Низкой принято считать резонансную частоту в районе 20 Герц, а высокой — в районе 40 Герц. Данный параметр пригодится нам для расчета короба и выбора динамика.
Сабвуфер Hertz
QTS — полная добротность
Упругость подвижной системы динамика на чистоте резонанса. Если по простому она демонстрирует затухание колебаний динамика. Чем выше этот показатель, тем слабее затухают колебания. Добротность напрямую связана с необходимым типом акустического оформления. Принято считать, что устройства с добротностью 0,3 — 0,35 — это низкодобротные сабвуферы. А высокодобротные — от 0,7 до 0,8. Зная этот параметр, можно определить для какого типа оформления лучше подходит динамик. Если динамик имеет добротность больше 1. Это free air, предназначение которого — установка в полку, открытый объём. Для закрытого ящика подходят динамики с добротностью 0,5 — 0,6. Для фазоинвертора — 0,3 — 0,5. Рупор — менее 0,3.
Сабвуфер автомобильный OEM Audison
VAS — эквивалентный объём
Это возбуждаемый головкой сабвуфера закрытый объём воздуха, имеющий гибкость равную гибкости подвижной системы сабвуфера. Проще говоря, чем мягче подвижная система Саба, тем сильнее он будет сжимать воздух внутри корпуса. Кроме того, этот показатель влияет на размер диффузора. Соответственно, чем больше у нас динамик, тем он сильнее будет сжимать объём. Следовательно, и отдача у этого сабвуфера будет больше. Обратная сторона медали — чем больше диффузор, тем больший объём короба потребуется.
Накидка на автомобильное сидение чехол универсальный в машину
Разделение по конструкции
И ещё кое-что прежде чем перейдём к подробному рассмотрению всех типов динамиков, надо отметить, что они также делятся на диффузорные и купольные.
Диффузорные
Диффузорные имеют жёсткие диффузоры, подвешенные на мягком подвесе. Преимущества в высокой отдаче, особенно на низких частотах. Также отличаются высокой детальностью.
Купольные
Купольные имеют мягкий купол, край которого одновременно является и подвесом. Ход купола крайне невелик, поэтому и отдача у таких динамиков меньше. Однако её хватает для воспроизведения высоких частот с любой разумной громкостью. Обычно купольные динамики отличатся мягкой подачей. Достоинство это или недостаток – вопрос вкуса и однозначного ответа на него нет.
Вывод
И последнее, что надо понимать о звуке, ведя наш разговор о динамиках. Это диаграмма направленности. Ею, если грубо, называют, в каком телесном угле от главной оси динамика сосредоточена основная энергия звука. Есть динамики, играющие широко, во все стороны. Есть такие, которые бьют узким лучом вдоль своей оси.
Тут тоже есть свой постулат. Чем выше частота – тем уже диаграмма направленности. Скажем, сабвуфер играет практически одинаково во все стороны, в то время как твитер обычно имеет узкую диаграмму направленности. Это же правило распространяется и на мидтвитеры («ширики»), у которых обычно высокие частоты играют узко, а средние частоты – широко, хотя и звучат они одновременно из одного излучателя.
И вот, когда мы обозначили все понятия и принципы, давайте перейдём к подробному рассмотрению динамиков, применяемых в автозвуке.
Обзор известных и лучших мидбасовых динамиков
Подобрать акустику в авто
Рассмотрим теперь самые популярные мидбасовые динамики, чтобы получить более подобную информацию об их возможностях. Многие знатоки автозвука слышали о производителе Морел. Так вот, он выпускает одни из лучших мидбасовых динамиков.
Акустика мидбас от Морел
Например, модель Dotech Ovation 6W:
Пройдемся по техническим возможностям:
| Эквивалентный объем (Vas) | 13л |
| Частота собственного резонанса диффузора (Fs) | 65 Гц |
| Механическая добротность (Qts) | 5,6 |
| Полная добротность (Qts) | 1,09 |
| Максимальное механическое перемещение (от пика до пика) | 8 мм |
| Электрическая добротность (Qes) | 1,35 |
| Площадь диффузора (Sd) | 119 sm2 |
| Активное сопротивление обмотки | 3,5 Ом |
| Показатель индуктивности | 0,21 кГц |
| Пиковая мощность (P) | 300Вт |
| Номинальная мощность (N) | 140Вт |
| Частотность | 40Гц-4000Гц |
| Чувствительность | 90 дБ |
| Номинальное сопротивление | 4Ом |
| Размер динамика | 6,5 дюймов |
| Вес | 600 граммов |
Компонентная акустика Аудио Систем, в состав которой входят вполне приличные мидбасы.
- Считается автоакустикой для истинных ценителей громкого звука.
- Идеально сочетает высокое качество и чистейший звук.
- Практически нет искажений.
Технические возможности:
| N мощность | 2х120 Вт |
| P мощность | 2х180Вт |
| Материал диффузора | Кевлар |
| Диаметр звуковой катушки | 32 мм |
| Установочная глубина | 58 мм |
| Размер акустики | 130 мм |
Прайд Оникс
Ниже представлены и другие, в том числе, и от именитых производителей:
- Акустика Прайд Оникс 6.5 дюймов, ценою всего 2000 рублей. Считается оптимальным решением в своем ценовом сегменте. Динамики высокочувствительны, они тщательно проработаны по звучанию в СЧ. Звуковая катушка алюминиевая, она намотана на каптоновый 1-дюймовый каркас. Масса динамика – 2 кг 360 граммов.
- Сват Про-6 относится к среднечастотной акустике, то есть мидбасовой. Его размер ходовой – составляет 6,5 дюймов. Мощность P составляет 400 Вт, N – 150 Вт. Примерная стоимость около 6-7 тысячи рублей.
- Алпард Деаф Бонз типоразмером 8 дюймов не столь популярен. С другой стороны, акустика относится к избранным, так как произведена известным производителем. В упаковке идут 2 динамика, диапазон частот в которых они работают – 100-10000Гц. Особо выделяется материала диффузора, изготовленный из прессованной целлюлозы. Магнит ферритовый, материал подвеса – ткань. Установочная глубина динамика составляет 87,5 мм.
- Акустика Прайд Диамонд с размером 6,5 дюймов. Оснащена эта мидбасовая акустика бумажным диффузором и армидовым подвесом. Мощная магнитная система помогает обеспечить точную и акцентированную передачу вокала. Стоимость динамика порядка 4000 рублей. N мощность – 120 Вт.
- Акустика мидбасовая CDT CL-69. Популярные овалы, размером 6х9 дюймов. Углеродно-волокнистый диффузор, возможность работы в диапазоне частот 35-4000 Гц, хорошая чувствительность – все это представляет данный вид динамиков. Стоимость – 6000 рублей.
Конструкция СЧ динамика
Учитывая, что человеческий голос в основном попадает на средние частоты звукового диапазона, то именно качественная составляющая конструкции СЧ динамиков была главной задачей. Человеческий мозг абсолютно адаптирован именно к средним частотам, так как на них поступает львиная доля звуковой информации. Это обуславливало высокие требования к среднечастотным акустическим системам вообще и СЧ динамикам в частности.
Учитывая общие принципы, конструкция динамика схожа с изделиями, относящимися к низкочастотным. Отличие заключается в габаритных размерах, которые меньше и компактнее. Это необходимо для расширения диаграммы направленности на верхних эшелонах звукового диапазона.
Рис. 1. Конструкция СЧ динамика
Как правило, среднечастотный динамик содержит в своей конструкции (см. рис. 1.):
- центрирующая шайба (1);
- диффузор (2);
- подвес гофрированный (3);
- звуковая катушка (4);
- нижняя пластина (5);
- магнитная система (6);
- верхняя пластина (7);
- корзина (8);
- колпачок пылезащитный (9).
У СЧ динамиков диафрагма конусообразная (коническая), реже встречается купольная вариация. Последняя служит для обеспечения качественного звучания в верхних частотах диапазона. Конусообразная диафрагма обладает более широкой характеристикой направленности на высоких частотах. Различают жесткие и мягкие диафрагмы.
Диффузоры с конусообразной конструкцией предназначены для частот в диапазоне от 200 Гц до 5 кГц. При этом габариты таких СЧ динамиков ограничены 12,5–20 см, так как наблюдается достаточно узкая направленность. Размер купольных вариаций диффузоров измеряется в пределах 4–8 см, а диапазон — от 600 Гц до 8 кГц.
Осуществляются изыскания и новых материалов, которые используются в качестве наполнителей при создании комбинированных диффузоров. Так достигается еще большая степень рассеивания звуковой волны во всех направлениях. Цель — достижение равномерного звукового поля.
Виды кроссовера
Какие кроссоверы вообще бывают? Их не так уж и много:
- активный;
- пассивный;
- однополосный;
- двухполосный;
- трёхполосный.
Схема каждого из видов будет содержать разные элементы. Пассивный кроссовер состоит из катушек, реле и конденсаторов. Его схема более простая. В нём нет плат, микросхем и сделать его своими руками проще, чем активный. Схема установки также у них разная.
Количество полос определяется количеством полос в акустике, соответствует. Трёхполосные кроссоверы необходимо подключать к трёхполосным акустическим системам. Двухполосная акустическая система и трёхполосные кроссоверы, к примеру, — понятия несовместимые. Так что, если в машине установлена двухполосная акустика, ничего другого не останется, кроме как заменить её или же установить трёхполосные кроссоверы. Двухполосная акустика и однополосные кроссоверы – тоже плохое сочетание. Трёхполосные системы и однополосный кроссовер – аналогично. Здесь властвует правило комплементарности. А вот активный или пассивный кроссовер нужен – можно выбирать, не задумываясь особо.
Пассивный кроссовер заставит систему работает хорошо, хотя есть у него ряд недостатков. Считается, что акустика с пассивным кроссовером работать на все 100% не будет. И это действительно так, ведь активный кроссовер для акустики мощнее. С другой стороны нужны достаточно глубокие познания в области физики, для того чтобы собрать активный кроссовер своими руками.
Кажется, что пришло время выбирать, чего хочется больше: чтобы акустика работала в полную силу или, чтобы звучание было приемлемым. На самом деле это не совсем верно. Даже активный кроссовер реально собрать своими руками, просто сразу может не получиться. Как принято говорить в таких случаях, терпение и труд всё перетрут.
Пассивный кроссовер служит меньше по времени. Так что, стоит задуматься, взвесить все за и против, перед тем, как приступить к работе.

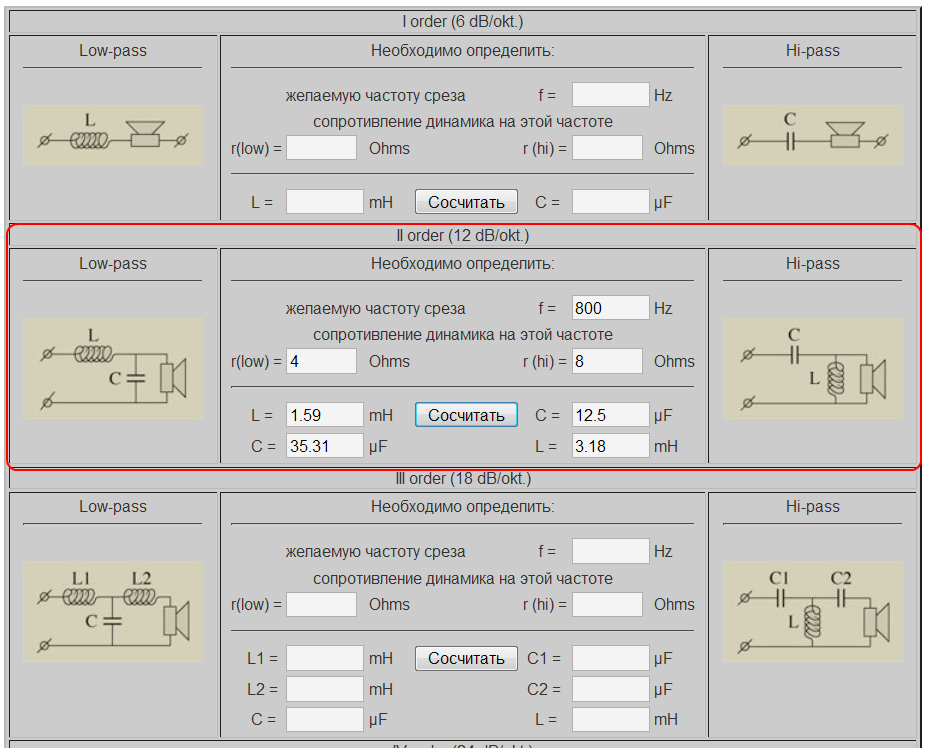

Что такое расчёт кроссовера
Схема кроссовера может всё же заставить отказаться от самостоятельного сбора детали. Но даже схема не заставит отказаться от перспективы самостоятельной установки купленного кроссовера. Это модернизация из категории элементарных. Почему бы и нет? Расчёт кроссовера для акустики – главная проблема. Проще всего воспользоваться калькулятором в режиме онлайн. Расчёт будет довольно-таки верным, хотя есть вероятность погрешностей и результат может не удовлетворить. Автомобильная акустическая система будет издавать всё тот же шум, а не музыку. В чём подвох?
Если попробовать выполнить расчёт без калькулятора, всё станет на свои места. Но не в том смысле, что автомобильная акустическая система начнёт сразу, как по волшебству хорошо работать. Становится понятно, что нужен индивидуальный подход и настройка кроссовера.
О динамиках известно, что у них есть частота, мощность и сопротивление. Значения индивидуальны, зависят от торговой марки, модели. Расчёт кроссовера – это знание сопротивления и частоты. Вот только работает это в теории. На практике человек сталкивается с такой проблемой, как нестабильность значения сопротивления. Сопротивление — это не константа. Меняется частота, меняется и сопротивление. Поэтому нужно знать, хотя бы, в каком диапазоне автомобильная акустическая система работает, среднее арифметическое. Для этого нужны специальные приборы. Иначе никак не узнать эти величины. Ожидания не должны быть завышенными.
Расчет кроссовера для акустики75
Расчет кроссовера для акустики, как известно, очень важная операция. На свете не существует идеальных акустических систем, способных воспроизводить частотный диапазон полностью. И тогда на помощь приходят отдельные участки спектра динамиков. К примеру, если надо воспроизводить НЧ, применяют сабвуфер, а чтобы воспроизвести ВЧ, устанавливают мидбасы. Когда все эти динамики вместе взятые начинают играть, то может произойти путаница перед поступлением на тот или иной излучатель. По этой причине и необходим бывает активный или пассивный кроссовер для акустики. В этой статье мы узнаем, для чего нужен расчет фильтра, рассмотрим пассивные кроссоверы, узнаем как они строятся на катушках индуктивности и конденсаторах.
ТОП-5: Лучших мидбасов 16 см с хорошим басом
| № | МОДЕЛЬ | ОПИСАНИЕ | ЦЕНА |
|---|---|---|---|
| 1. | PRIDE Solo mini 6.5 | Громкие динамики, хорошо звучат даже без усилителя | 3 750 |
| 2. | Magnum MXW 6.5-4SB2 | Динамики с превосходным звучанием: верх насыщенный, низы плотные | 1790 |
| 3. | Урал Патриот Элемент АС-ПТ165 | Достойная эстрадная акустика для автомобилистов | 3625 |
| 4. | Kicx Gorilla Bass GBL65 | Недорогие, но хорошо звучащие динамики для машины | 1890 |
| 5. | EDGE EDPRO6E-E8 | Бюджетные динамики с чистым звуком | 2490 |
5. EDGE EDPRO6E-E8
Достойные бюджетные мидбасы 16 с чистым звуком. Автомобильная акустика, настроенная на прослушивание эстрадной музыки, работает с ними безупречно. Для «тяжёлой» музыки, безусловно, не подойдут, любителям басов нужны сабвуферы. Громкость – средняя, упор сделан на качество звучания, а не на мощность звука.
| Тип | Среднечастотные |
| Кол-во каналов | 1 |
| Min|max, мощность Вт | 150|300 |
| Аудиочастоты, Гц | 80-10 000 |
| Размер диффузора, мм | 165 |
| Материал | Непрессованная бумага |
- динамик – 1 шт.;
- монтажный комплект;
- документация.
Достойные динамики с высокой чувствительностью 16 см для любителей эстрадной музыки.

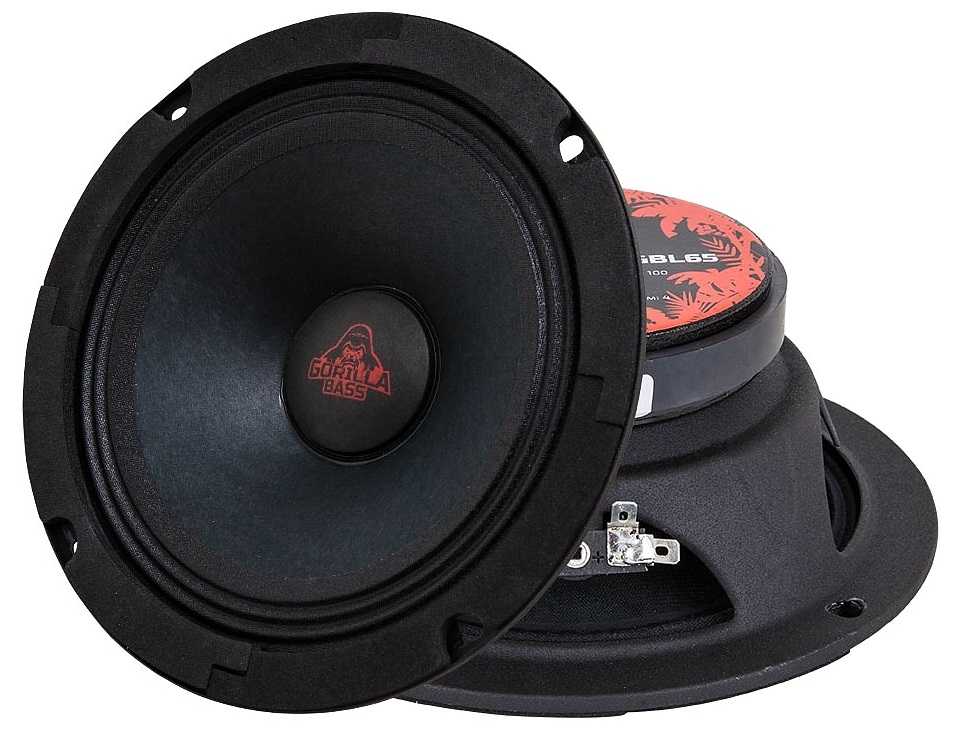

4. Kicx Gorilla Bass GBL65
Эстрадные динамики с облегченным подвесом и широким диапазоном частот. Модель чётко отыгрывает верхние частоты, детально передают звуки ударных, хорошо воспроизводят вокал. Качество сборки на высоте, модель легко монтируется на штатные места. В комплекте 1 динамик.
| Тип | Среднечастотные |
| Кол-во каналов | 1 |
| Min|max, мощность Вт | 100|200 |
| Аудиочастоты, Гц | 120-12 000 |
| Размер диффузора, мм | 167 |
| Материал | Прессованная целлюлоза. |
Сильные динамики для эстрады и вокала, дают чистый звук.
3. Урал Патриот Элемент АС-ПТ165
Это очередная модернизация широко известной автомобильной акустики «Урал Патриот Нео». Отличаются высоким качеством звучанием и ровным АХЧ в среднем диапазоне частот. В низкочастотном диапазоне сохранена высокая отдача. Ключевым преимуществом является наличие мощных неодимовых колец, которые разгоняют мощность звучания и добавляет детальность. Уровень искажений низкий. Легкий целлюлозный диффузор дополнен защитой от пыли.
| Тип | Среднечастотные |
| Кол-во каналов | 1 |
| Min|max, мощность Вт | 170|300 |
| Аудиочастоты, Гц | 112 – 12500 |
| Размер диффузора, мм | 165 |
| Материал | целлюлоза |
Громкая акустика, не уступающая «одноклассникам» и даже превосходящая их по отдельных параметрам. Не исключается работа с ГУ, в диапазоне 200-600Гц не лишней будет эквализация.
2. Magnum MXW 6.5-4SB2
Автоакустика, выпускаемая в серии “EXPERT”, отличается расширенным диапазоном. Динамики способны обеспечить поддержку верхнего баса в классе бюджетных аудиосистем. Динамик собран на внушительной корзине, изготовленной методом литья. Терминалы подключения акустических кабелей с нажимными клеммами.
| Тип | Среднечастотные |
| Кол-во каналов | 1 |
| Min|max, мощность Вт | 150|300 |
| Аудиочастоты, Гц | 100 – 6500 |
| Размер диффузора, мм | 165 |
| Материал | Бумага/текстиль |
- динамик – 1 шт.;
- установочное кольцо;
- документация.
Мощная и громкая акустика, по чистоте звука составит конкуренцию дорогим аналогам.
1. PRIDE Solo mini 6.5
Отличные динамики 16 см с хорошим басом без усилителя. Модель подойдет для автомобилистов, желающих громко слушать музыку, не покупая дополнительно мощный усилитель. Звук чистый, четкий, без хрипоты и дребезжания. Легко устанавливаются в штатные места
| Тип | Среднечастотные |
| Кол-во каналов | 1 |
| Min|max, мощность Вт | 100|200 |
| Аудиочастоты, Гц | 125-9000 |
| Размер диффузора, мм | 173,5 |
| Материал | целлюлоза |
- динамики – 2 шт.;
- металлическая окантовка для монтажа;
- сетки;
- наклейка;
- инструкция.
Громкие динамики с чистым звуком и хорошим воспроизведением низких частот для авто, может быть установлен в передние двери и/или на заднюю полку.
Компонентные или коаксиальные колонки в машину как выбрать
Акустические системы, устанавливаемые в автомобиль, бывают двух видов. Выделяют:
- Коаксиальные колонки. Их отличие заключается в наличии динамиков всех частотных диапазонов. Конструкция достаточно проста: меньший диффузор надежно прикреплен к большему, за счет чего достигается некоторая экономия при производстве. В результате качество звучания оставляет желать лучшего, зато проблем с монтажом такой системы в машине не возникнет.
- Компонентные колонки. Представляют собой несколько отдельных динамиков, каждый из которых рассчитан на определенный частотный диапазон. Благодаря этому достигается хорошее качество звука, что ожидаемо сказывается на цене. Основной минус этой системы – сложность установки.
Чаще пользователи говорят о том, что выбирать в автомобиль следует компонентные колонки, поскольку они способны придать музыке «воздушность», «выстроить сцену», разделив звуки разных частот и выведя их в разные зоны салона. Приобретая такую систему, следует внимательно отнестись к задаче ее установки и настройки: при неправильно проведенных манипуляциях присутствует риск заплатить много, а получить мало. В частности, при монтаже следует учитывать, что:
- малые динамики, работающие с верхними частотами, располагают в приборной панели или на передних стойках. Сохраняется направленность на водителя/пассажира. Для звуков высокого диапазона подходят 4-5-дюймовые динамики;
- колонки, предназначенные для воспроизведения низкого и среднего диапазонов, рекомендуют ставить или на полке около заднего стекла, или внизу дверец. Необходимо учесть – минимально допустимый размер динамика для полноценной работы с рассматриваемыми частотами составляет 6-6,5 дюймов.
Но есть и другое мнение. Некоторые водители предпочитают ставить в авто сравнительно дешевые коаксиальные колонки. Главное, выбрать хорошего производителя и правильно выполнить настройку. Нередко такая система обеспечивает яркое и чистое звучание. Необходимо руководствоваться собственными предпочтениями и бюджетом – оба типа акустики могут оказаться хорошим вариантом для конкретного случая.
Человек способен воспринять частоту в пределах 20-20000 Гц. Такой диапазон неподвластен паре динамиков, поэтому для настройки максимально качественного звука рекомендуется установить следующие модели: высокочастотные (4-20000 Гц), среднечастотные (500-5000 Гц), сабвуферы (30-100 Гц), мидбас (80-1000 Гц).
Что такое среднечастотные динамики
Среднечастотные динамики отличаются повышенной мощностью и чувствительностью, увеличенной громкостью, расширенным диапазоном частот. Если показатель превышает 200 Гц, такая акустика звучит ярко, без посторонних шумов. При этом будет отсутствовать мягкий бас, панч, присущий мидбасу.
Технические характеристики и особенности среднечастотников
Чтобы оценить преимущества и выявить недостатки среднечастотных динамиков, рассмотрим данные акустические устройства для автомобилей на примере модификаций диаметром 16 сантиметров. Среднечастотники обладают следующими эксплуатационными параметрами:
- резонансная частота, варьирующаяся в пределах 60-120 Гц;
- частотный диапазон, колеблющийся в радиусе от 70 Гц до 13 кГц;
- показатели мощности в пределах 60-200 Вт;
- чувствительность до 91 дб;
- добротность Qts не больше 0,7.
Такие системы акустики представлены конструкциями с многоволновым тканевым подвесом, кардинально отличающимся от строения сабвуфера. Это могут быть как конструктивные элементы акустической системы, так и самостоятельные мощные устройства.
