Common interface в телевизоре samsung - что это? как использовать слот модуля общего интерфейса (common interface (ci) в жк-телевизорах

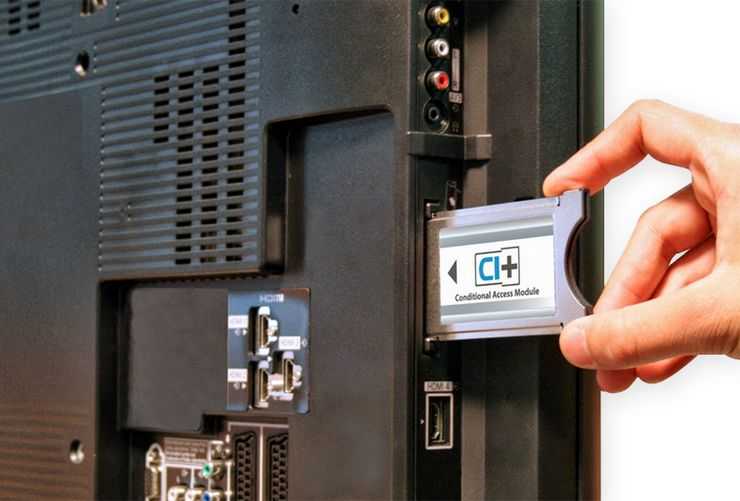

Как правильно вставить модуль

Чтобы получать качественный цифровой сигнал, требуется правильно установить оборудование в телевизор. Подключение выполняется по несколькими пунктам и зависит от модели.

Например, в телевизоре Самсунг установка осуществляется через специальный слот Common Interface, расположенный в боковой части телевизора.

В первую очередь, Смарт карту помещают в CAM модуль. Проверяют правильность установки карты – металлический контакт направлен к лицевой части модуля.
Затем устройство помещают в слот Common Interface.

Другие модели, не оснащенные CI-слотом, потребуют использования отдельного адаптера CI, который устанавливается в задней части. В таком случае действуют немного иначе.

На задней панели необходимо найти наклейку с надписью Common Interface.
Адаптер устанавливают так, чтобы его ножки попали в подходящие отверстия.
При надавливании на прибор произойдет его подключение к разъему. Обязательно следует проверить правильность и плотность установки, адаптер не должен болтаться.
В САМ модуль помещают Смарт-карту. Конструкцию вставляют в адаптер, проверяют, чтобы все было плотно закреплено и не болталось.

Если все действия выполнены правильно, то сигнал будет подаваться на телевизор. Если появляется надпись «отсутствует модуль ci» – это значит, что возникла какая-либо ошибка, которая мешает передаче и воспроизведению цифрового сигнала.

Для настройки CAM модуля не требуется помощь специалиста. Все действия по подключению пользователь сможет сделать самостоятельно, если на телевизоре имеется соответствующий CL-слот.
Установка модуля в телевизор Samsung, LG или иной марки совершенно одинакова и выглядит следующим образом:

поместить в CAM модуль смарт карту. Для этого нужно повернуть устройство к себе лицевой стороной и поставить внутрь карту, перевернув ее электронным чипом вверх;
отключить от сети телеэкран и подключить CAM модуль в CL-слот лицевой стороной вверх;
включить телеприемник. На дисплее высветится надпись об установке нового оборудования;
выполнить автоматическую настройку телевизионных каналов.

Если действия выполнены правильно, пользователь сможет приступить к просмотру телепрограмм. Если же после настройки каналы отсутствуют либо после включения телеприемника ничего не произошло, это означает, что смарт карта или CAM модуль установлены неправильно. Рекомендуется вытащить их из разъема и выполнить подключение заново.

Как подключить и настроить?

Если CI-модуль является отдельным адаптером, который прилагается к телевизору, то Common Interface – это интегрированный слот. Процесс установки карты, предварительно купленной через компанию, предоставляющей телекоммуникационные услуги, должен выполняться в соответствии с инструкцией, которую мы изучим немного позже. На большинстве модулей имеется информация о направлении, в котором осуществляется интеграция. До выполнения инсталляции на экране будет присутствовать информация о декодированном канале. После установки карты эта надпись должна исчезнуть.

При первой установке CI-модуля обычно на экране появляется информация о поставщике телекоммуникационных услуг и данные о пользователе. Такие изменения на экране телевизора будут говорить о правильности подключения модуля и карты

Слоты Common Interface чувствительны к внешним повреждениям и могут легко повреждаться при неаккуратном обращении, поэтому осторожность не помешает. Чтобы подключить этот модуль и подготовить его к дальнейшей работе, необходимо придерживаться несложной инструкции

Карточку провайдера помещаем в адаптер CAM-модуля. Обычно он покупается через оператора, который предоставляет услуги телевидения. Карточку необходимо располагать контактами вверх, если ориентироваться на лицевую сторону модуля.
Теперь требуется провести интеграцию адаптера. Для этого нужно снять защитную наклейку на телевизоре, под которой располагается слот.
Вставляем CAM-модуль в соответствующий разъем. Фиксируем его в трех точках. Два фиксирующих отверстия предназначаются для ножек, а третий необходим для соединения контактов.
На этом этапе нужно проверить плотность соединения, поскольку любая неточность и люфт станут причиной проблем с качеством вещания TV-программ.
Подсоединяем модуль уже с картой, вставляя до упора

Важно проверить, чтобы расположение было правильным.

Если все сделано верно, то цифровое телевидение должно быть подключено. Остается выполнить настройку телевизора согласно следующей инструкции:

настройка осуществляется в разделе «общий интерфейс» – вход в этот раздел будет отличаться в зависимости от модели и марки телевизора; в некоторых случаях вход выполняется через меню «Трансляция»; а также встречаются системы, в которых вход осуществляется через меню «Система»;
теперь можно переходить к настройке каналов – для этого входим в меню, выбираем вкладку «Настройки», а затем – «Каналы»;
выбираем функцию автопоиска и убираем отметку с эфирных каналов, переставляя ее на спутниковые или кабельные каналы, ориентируясь на тип подключенного кабеля к LNB;
выбираем один из доступных вариантов поиска и ждем, пока система выполнит настройку заблокированных каналов.

Если все было сделано верно и проблем в ходе подключения не возникло, то «Общий интерфейс» будет находиться в активном состоянии. В противном случае потребуется отключить телевизор от питания, переподключить адаптер и модуль. В редких случаях «Общий интерфейс» может находиться в активном состоянии, но при этом каналы находятся в закодированном состоянии. Для решения проблемы такого характера придется выполнять повторную настройку каналов. При наличии запасного CAM-модуля можно воспользоваться им для выполнения проверки. Если ничего из этого не помогло, то придется обращаться в компанию, которая предоставляет услуги телевещания.

Что такое модуль CI и зачем он нужен смотрите далее.

Настройка Триколор ТВ с модулем CI

1. Просто устанавливаете CAM-модуль в слот CI+ телевизора, к которому подключена спутниковая антенна (настроенная на спутник Eutelsat 36 градусов), и через несколько секунд телевизор предложит автоматически найти каналы Триколор ТВ. То есть никакой возни с забиванием частот транспондеров вручную, как это было на прошлых версиях модулей Триколор ТВ, теперь нет, все это уже зашито в самом модуле.

2. Если вам попался модуль со старой прошивкой, алгоритм будет немного другой. Включаем телевизор. Если телевизор увидел карту, то начнется проверка прав доступа. Это может занять немного времени. Далее должна появиться надпись, что проверка прошла успешно и можно приступать к настройке каналов.

Если у вас обычный пульт, то нажимаете кнопку «Setting». Если же пульт magic remote, то кнопку «Input» и выбираете символ настроек. Попадаем в меню быстрых настроек.

В нем выбираете «Каналы».
Далее «Поиск каналов».
Затем заходим в «Автопоиск».

Но если вы хотите убедиться, что карта подключена, то нужно зайти в пункт «CI(САМ)», далее «Информация» и там, на названии карты, которую вы купили. В нем должна быть разная информация о вашей карте.

В меню автопоиска ставим галочку напротив «Спутник». И жмем «Далее». Выбираем оператора вашей карты. В данном случае «Триколор», «Далее».

В следующем меню можно настроить спутник вручную, но для основных операторов настройки устанавливаются автоматически. Снова жмем «Далее».

Далее идет меню настройки параметров. Для обычного поиска снимаем все галочки и жмем «Выполнить». Начинается поиск каналов. Он может занять несколько минут. После завершения в окне покажет, сколько нашло каналов и радио.

Жмем «Готово» и наслаждаемся спутниковым ТВ.

На телевизоре LG

Настройка Триколор с модулем С+ телевизор LG не представляет трудности и соответствует инструкции выше.

А вот включение и настройка избранных каналовввела меня в ступор, настолько там все не явно:
Чтобы начать работу с избранными каналами, нажмите на пульте кнопку с шестеренкой и далее выберите Расширенные настройки — Каналы — Редактор каналов — Редактировать избранное.
Переходим в список всех каналов и ставим галочки напротив тех каналов, которые хотим занести в Избранное (при этом каналы можно просматривать в маленьком окне).
Нажимаем кнопку Применить (значок стрелочки вправо).
Далее выбираем Сортировка и фильтр.
Всё, теперь у Вас будут отображаться и показывать только избранные Вами каналы. Приятного просмотра.

Как работает раскодирование телепрограмм?

При приёме кодированной телепрограммы ресивером (тюнером) для правильной обработки сигнала ему надо знать алгоритм шифрования.

Ведущие кодировки используют следующий принцип кодирования, с телевизионным сигналом посылается запрос на получение ключа доступа, например один раз в 3 минуты, ресивер получив запрос с эфира подаёт запрос в CAM модуль, модуль обращается к карточке доступа, получив информацию с карточки, модуль генерирует ответный код доступа, который передаётся в ресивер (тюнер). Тюнер понимает какой надо применять алгоритм раскодировки сигнала и производит раскодировку телевизионного сигнала.

В современных системах реализовано также передачу информации о активных карточках. Пример вы купили доступ к НТВ с ежемесячной подпиской, вы забыли заплатить абонплату. При приёме телесигнала будет передано информацию о том что ваша карточка не активна и вы не можете смотреть телепрограммы. После оплаты номер вашей карточки активируется и вновь смотрите телепередачи.

Что такое Common interface в Самсунге?

Полное название приспособления: Common Interface 5v only. Но что это? Это дополнение, которое, как уже было упомянуто, разрабатывалось преимущественно для телевизоров Samsung. Устройство позволяет смотреть каналы, недоступные при базовых настройках телевещания.

Что из себя представляет?

Common Interface в телевизоре Samsung – это, если простыми словами, слот для небольшой карты. Такие карты позволяют транслировать на устройство весь необходимый контент. Реализуются они только компаниями, предоставляющими услуги телевизионной связи.

Этот CI-модуль по своим функциям схож с ресивером. Но отличие в том, что стоит этот модуль относительно недорого, обладает небольшим размером, встраивается непосредственно в телевизор, и ему не нужны приспособления для управления дистанционно.

Что в себя включает и для чего используется?

Система Common Interface состоит из двух основных элементов, которые повышают функциональность вашего ТВ. И дают доступ к каналам, которые вы оплатили заранее. Из чего состоит:

САМ-модуль. Без него невозможно будет активировать карту для раскодировки сигнала. В базовой комплектации телевизоров Samsung есть CI-слот переходника, предназначенный для установки данного модуля. Если вдруг модуль отсутствует, его можно приобрести в любом специализированном магазине.
Декодирующая электронная карта. Это элемент, который даёт абоненту полный доступ к ранее заблокированным каналам. Эта карта хранит все данные о владельце и позволяет пользоваться услугами без ограничений.

Принцип работы

После установки карты в модуль, и последующей настройки она сразу же начинает выполнять свою главную задачу: принимать сигнал, раскодировать его и передавать в необходимом формате на экран ТВ.

Преимущества использования

Аналоговое телевидение постепенно вытесняет цифровое с рынка, однако некоторым людям не хочется расставаться с этим видом вещания. Приобретая телевизор Самсунг, пользователь также приобретает и встроенную возможность смотреть недоступные ранее каналы.

Преимущества Common Interface следующие:

даёт возможность сэкономить и не покупать дополнительное оборудование;
отличается миниатюрностью и удобством использования и размещения;
не требует никаких пультов управления;
очень быстро и беспроблемно настраивается;
карты постоянно модернизируются.

Имея в распоряжении такую систему, можно забыть о больших антеннах или дорогостоящих спутниковых тарелках. Все эти приспособления можно спокойно похоронить в памяти.

Что такое Common interface в Самсунге?

Common Interface является устройством, разработанным специально для телевизоров Samsung нового поколения. Оно позволяет получить доступ к обширному перечню каналов, транслирующих самый разный контент, не тратя при этом много ресурсов.

Что из себя представляет Common Interface?

Common Interface по внешним параметрам – слот, находящийся на задней стенке телевизоров Samsung. Он же является «CI + модулем».

Common Interface зачастую считают прибором, предназначенным для открытия доступа к каналам, которые не могут быть просмотрены в обычном режиме. Система является интерфейсом для объединения таких карт. Найти их можно исключительно у телевизионных операторов.

Модуль чем-то напоминает ресивер

Есть одно важное преимущество – небольшой размер и относительно доступная цена. Он встраивается в телевизор

Поэтому для системы нет необходимости выделять отдельное место. Индивидуальный пульт для управления не понадобится.

Что в себя включает и для чего используется?

Система состоит из двух составляющих. Они необходимы для того, чтобы получить доступ к каналам, которые ранее были оплачены, и чтобы повысить уровень функциональности самого телевизора.

САМ-модуль. Без этой детали в составе TV подключить карту для раскодировки не получится. Вставляется модуль в CI-слот переходника (Samsung включает его в базовую сборку телевизора). При отсутствии модуля в основном составе его можно докупить. Он есть почти в каждом магазине техники.
Декодирующая электронная карта. Это элемент доступа. На ней хранятся все сведения об абоненте. На основе этой карты предоставляется возможность в полном объёме пользоваться каналами, которые находятся в категории заблокированных.

Главная задача интерфейса – это обеспечить технические способности для раскодировки, а затем предоставить сигнал в нужном для TV формате. Платные каналы поступают на ТВ вместе с источником кодирования.

Подключение и настройка

Common Interface является разъёмом в телевизоре Samsung и никакой установки он не требует. CI-модуль – деталь, предназначенная для слияния устройств, и защита, обеспечивающая невозможность незаконного просматривания платных каналов. Разрабатывался намеренно для цифрового вещания.

Перед подключением CI-модуля стоит разобраться в инструкции:

Вставьте карту телекоммуникационного оператора в адаптер САМ-модуля. Разместите карту контактами вверх согласно внешней части самого модуля.
Вставьте модуль в разъём Common Interface.
Закрепите CI-модуль в 3 местах. 2 отверстия для ножек и 1 – соединение контактов.
Проверьте, всё ли надёжно зафиксировано. Любые несоответствия могут привести к проблемам в изображении и передачи медиа-информации.
Подсоедините САМ-модуль с картой, предназначение которой – разблокировка. Проконтролируйте, правильно ли он расположился.

Видеоинструкция по подключению CI-модуля:

После прохождения всех этих этапов должно подключиться цифровое телевидение. После предстоит перейти в настройки телевизора. Все действия нужно выполнять в режиме «Общий интерфейс». Включается он в разделе меню «Система» или «Трансляция».

Настройка представляет собой следующее:

После этих несложных манипуляций система Common Interface готова к работе.

Возможные проблемы и их решение

В ходе работ по подсоединению и настройке высока вероятность столкнуться с трудностями. Например:

«Общий интерфейс» не доступен. Для исправления можно сделать следующее: — вытащить все составляющие; — совершить подсоединение заново; — отключить телевизор от питания и включить снова.
«Общий интерфейс» активен, но каналов нет. Иногда «Общий интерфейс» активен, но каналы всё равно остаются закодированными. Чтобы решить проблему, выполните повторную настройку телеканалов.
Сложности при поиске каналов. Советуется начинать процесс поиска заранее, т. е. до установки адаптера. Даже если заблокированные каналы не будут регистрироваться как доступные, система их запомнит.
Карта неактивна. Решить такую проблему можно путём переподключения компонентов.
Если каналы по-прежнему не работают. В случае, когда доступ к каналам так и не удалось получить, остаётся только замена составляющих. Попробуйте вычислить, какой элемент неисправен.

Самым надёжным способом будет обращение к специалистам по ремонту и настройке TV или к операторам телевизионной связи.

Система Common Interface позволяет экономить на покупке лишнего оборудования для TV Samsung и обойтись миниатюрными, простыми в использовании, картами, которые постоянно модернизируется. В подключении карты нет ничего сложного и это займёт совсем немного времени.

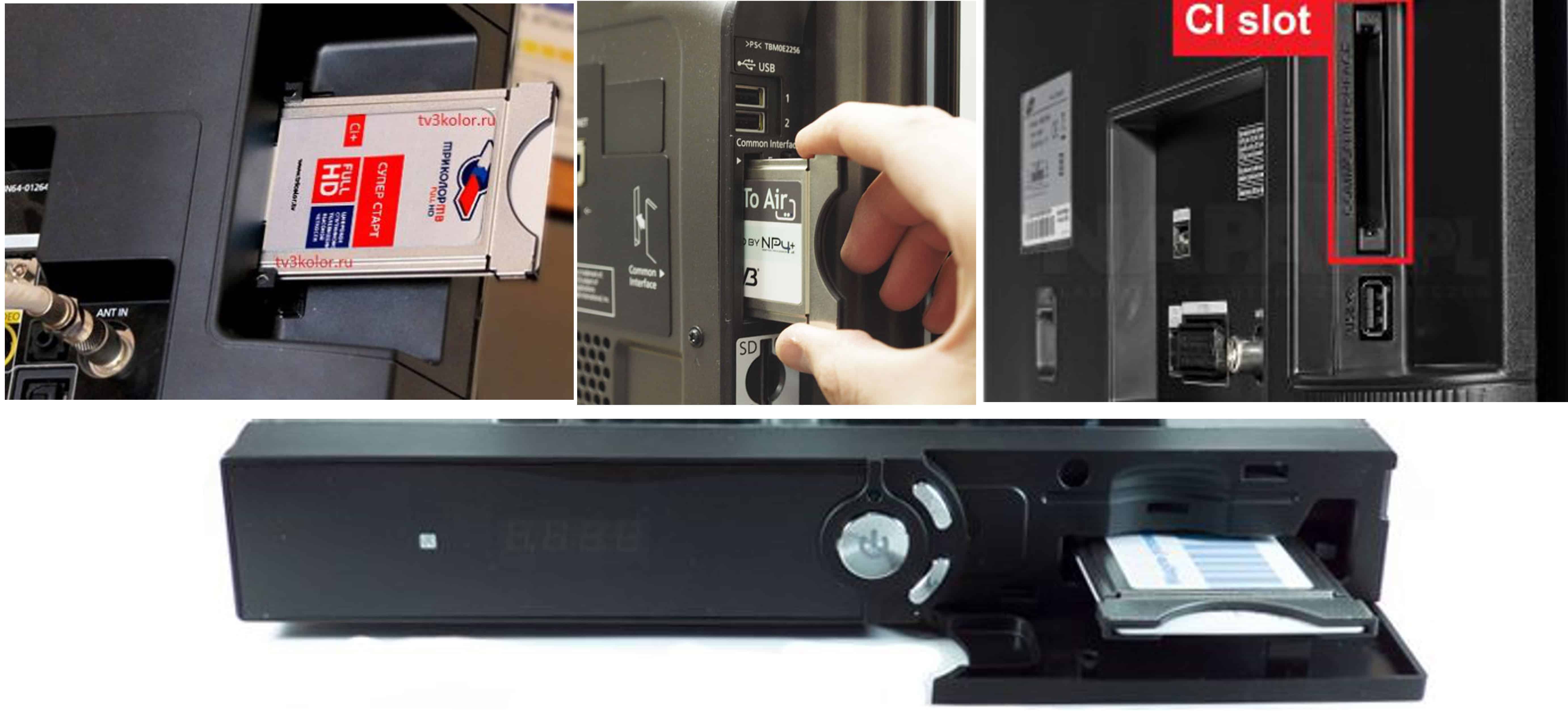

Какие еще устройства оснащают слотами CI

Кроме телевизоров, слотами CI и CI+ оснащают ресиверы для приема спутникового телевидения и некоторые телевизионные приставки для приема цифрового и кабельного телевидения. При этом слоты для CAM-модуля имеются в моделях приставок, по стоимости сопоставимых с телевизором. В недорогих моделях такие слоты обычно отсутствуют.

Common Interface в телевизорах Samsung: что это, для чего и как используется?

Современные телевизоры разрабатываются таким образом, что широкий спектр каналов доступен при минимальных системных и аппаратных ресурсах. Подключение автономных тюнеров является устаревшей системой, на смену которой пришли компактные, надежные и удобные в работе модули и трансляторы сигналов. Одним из примеров таких устройств является система Common Interface в телевизорах Samsung. Она воплощается в виде необычного слота на задней панели устройства. По своей конструкции он не похож ни на одну другую конструктивную особенность. Рассмотрим подробнее, что это такое, для чего нужна эта технология, какие возможности она открывает перед пользователем и как используется.

Подключение и настройка

Перед подключением CI-модуля стоит разобраться в инструкции:

Вставьте карту телекоммуникационного оператора в адаптер САМ-модуля. Разместите карту контактами вверх согласно внешней части самого модуля.
Вставьте модуль в разъём Common Interface.
Закрепите CI-модуль в 3 местах. 2 отверстия для ножек и 1 – соединение контактов.
Проверьте, всё ли надёжно зафиксировано. Любые несоответствия могут привести к проблемам в изображении и передачи медиа-информации.
Подсоедините САМ-модуль с картой, предназначение которой – разблокировка. Проконтролируйте, правильно ли он расположился.

Видеоинструкция по подключению CI-модуля:

Настройка представляет собой следующее:

После этих несложных манипуляций система Common Interface готова к работе.

Плюсы и минусы оборудования

Если вы только собираетесь покупать телевизор, то стоит обращать внимание на модель встроенного тюнера. Если он уже куплен и не подходит для Триколор ТВ, не беда, можно купить внешний приемник

Ресивер

У этого прибора есть свои преимущества и недостатки:

Удобство – ресивер принимает спутниковый сигнал и передает его в телевизор. Производители уделяют много внимания его практичности – функциональное меню, легкий поиск и настройка телеканалов, автоматическое обновление списков и программного обеспечения.
Транспортабельность – передатчик можно переносить из комнаты в другую и подсоединить к любому домашнему экрану. С CAM устройством так не получится – нужны одинаковые слоты, а также постоянная синхронизация (при каждом перемещении модуля в новый теле прибор), которая будет сбивать настройки до заводских.
Наличие небольшого экрана – внешние устройства оснащены цифровой панелью, которая может показывать, как номер активного телеканала, так и время.
Личный пульт – каждый внешний передатчик идет с пультом управления в комплекте. Это не всегда удобно, потому как пульт от телевизора не совместим с этим устройством и для выбора каналов, а также настройки нужно будет использовать родной, а вот регулировать громкость, и включать экран – телевизионным.
Размеры – для внешнего терминала обязательно нужно подобрать место, хотя бы полку под телеэкраном. Его нужно дополнительно подключать как к телеприемнику, так и к тарелке, что не всегда удобно из-за наличия дополнительных проводов в доме.

Еще одним существенным преимуществом внешнего устройства является его совместимость с дополнительными ресиверами – при желании можно настроить дома вещание на несколько телевизоров.

CAM модуль

Что же касается встроенного устройства CAM, то у него несколько обратные плюсы и минусы:

Компактность – прибор вставляется в специальный слот в корпусе телевизора и не занимает дополнительного пространства. Не требует лишних кабелей, никаких блоков питания для подключения к электропитанию.
Универсальность – никаких дополнительных пультов, модуль реагирует на телевизионный.
Скорость передачи – из-за отсутствия проводов сигнал обрабатывается непосредственно в телевизоре, и изображение очень быстро появляется на экране. Минимальные помехи.
Отсутствие телепрограммы – тем, кто привык просматривать программу передач на экране остается только искать ее в интернете, CAM устройство не воспроизводит ее совсем.
Ограниченность меню – скудное отображение списка телеканалов, в отличии от ресивера Триколор, где можно вызвать удобное и большое меню. Также нет возможности устанавливать тематический фильтр на каналы.
Сложная настройка – чтобы прописать каналы на устройстве, нужно вызывать мастера со специальным оборудованием. Самостоятельно сделать это на таком оборудовании будет крайне сложно. Меню не дает подсказок, в отличии от ресивера Триколор, где телеканалы уже частично прописаны.
Трудности обновления – прибор не производит самостоятельную перенастройку списка вещания. Он просто убирает часть каналов, независимо от их наличия или отсутствия в пакете спутникового телевидения.

Таким образом, cam модуль несколько более проблемный в плане настроек, но, если вы любите возиться с калибровкой и цените компактность, то можете смело делать выбор в его пользу. Тем более, что стоимость у пластины ниже, чем у ресивера.

Common Interface в телевизоре Samsung – что это

Сегодня аналоговое телевидение активно замещается цифровым, пропадает необходимость в преобразователях сигнала. Вместо них применяют более удобные конструкции. Common Interface в телевизоре Samsung – это интегрированный слот, расположенный на задней панели. Дословный перевод с английского языка – “Общий интерфейс”. Устройство также же известно под названием “CI+ модуль”. Является альтернативой автономному тюнеру и используется в цифровом вещании с высоким уровнем качества. В статье подробно рассмотрим что это за слот, для чего он нужен и как его настроить самому.

Что такое Common Interface в телевизоре Samsung

Common Interface (сокращенно CI)- это система подключения для CAM-модулей с картой, позволяющая смотреть закрытые платные каналы благодаря считыванию информации с декодирующей карты. Используется это устройство в большинстве современных телевизоров.

слот Common Interface

Для получения доступа к просмотру оплаченных каналов через Common Interface необходимо иметь еще две составляющие.

CAM-модуль или модуль условного доступа – вставляется в CI, является по сути переходником между картой и интерфейсом Вашего Samsung. Часто идет в комплекте с картой, но бывает его приходится покупать отдельно.

Электронная декодирующая карточка или «Смарт-карта» – вставляется в CAM-модуль. Содержит информацию для доступа к платным каналам, т.е. служит в качестве документа идентификации. Приобретается у оператора цифрового телевидения. Какие именно каналы можно просматривать определяется условиями тарифа и договора, который Вы заключили с поставщиком услуг.

CAM-модуль и карточка для телевизора

Преимуществом CI+ модуля по сравнению с ресивером является компактность и более низкая стоимость. Он интегрирован в телевизор и не требует дополнительного места, также ему не нужен отдельный пульт управления.

Как установить и настроить Common Interface самому

Подключать модуль к разъему следует аккуратно во избежание механических повреждений. Питание обязательно должно быть выключено, чтобы не произошло никаких сбоев.

Пошаговая инструкция как подключить и настроить Common Interface в телевизоре Samsung

Установка

1. Уберите с защитную наклейку, которая закрывает отверстие для Cl+ модуля.

2. Подсоедините слот Common Interface к соответствующему разъему и закрепите в трех точках – в двух отверстиях для ножек и одном для соединения контактов. Убедитесь, что все подключено плотно, без зазоров, это может повлиять на качество телевизионного вещания.

3. Вставьте декодирующую карточку в CAM-модуль.

4. CAM-модуль воткните в слот.

Настройка

Навигация может отличаться у разных марок и моделей телевизоров. У одних это будет пункт “Трансляция”, у других “Система”, возможны и другие версии.

Первый вариант: – Меню – “Трансляция” – “Антенна” – Ваш тип ТV (НТВ+, Триколор и т.д.); – Меню – “Трансляция” – “Список каналов” – “Сканировать”; – подождите окончания настройки каналов.

Второй вариант: – Меню – “Настройки” – “Каналы” – “Автопоиск”; – снимите отметку с эфирных каналов и добавьте на кабельные или спутниковые, в зависимости от того какой тип кабеля у Вас подключен к LNB; – выберите Ваш тип ТV и запустите автопоиск; – подождите пока выполнится настройка заблокированных каналов.

После этих действий должен активироваться доступ к телепередачам. Если этого не произошло, возможно во время процесса настройки произошли какие-то сбои или проблема в контактах модулей системы. Выключите телевизор, вытащите CI+ и CAM-модуль, переподключите всё заново. Доступ активен, но каналы закодированы – оставьте телевизор включенным на одном из каналов на срок от 1 до 8 часов. Затем выполните повторную настройку. Если не помогло, возможно причина в какой-то из комплектующих деталей. Если есть запасной CAM-модуль попробуйте использовать его, чтобы проверить исправность подключаемого. Не заработало – обратитесь к Вашему провайдеру, проблема может быть в CAM-модуле или карточке.

Установка модуля условного доступа CI+ (Триколор) в телевизор Samsung

Что такое CAM модуль

Современные Smart TV телевизоры становятся все более удобными и больше не требуют подключения вспомогательного оборудования для трансляции кабельных или спутниковых каналов.

Встроенные тюнеры принимают потоковое видео и декодируют сигнал различного формата, но для работы им требуется помощь. Ее предоставляет КАМ модуль (Conditional Access Module) – миниатюрный компьютер, который сначала преобразовывает цифровой поток, а далее согласовывает его с системой сигналов телевизора. Для полноценной работы устройству необходима смарт-карта, которая приобретается у поставщика услуг.

Приобретая телевизор с CAM-модулем, потребитель получает ряд дополнительных преимуществ. Во-первых, это экономия в цене, потому что не придется покупать или брать в аренду у провайдера ресивер для просмотра кабельного или спутникового телевидения. Во-вторых, это простота настройки.

Устройство размещается в специальном слоте телевизора, после чего нужно всего лишь сделать автоматическую настройку телевизионных каналов. В-третьих, это экономия свободного места, которое потребовалось бы для установки спутникового ресивера, а также отсутствие лишних проводов и необходимость выделять дополнительную розетку или подключать сетевой фильтр. В-четвертых, управление осуществляется с помощью одного пульта от телевизионного приемника. При подключении ресивера их будет два.

Настройка телевизора с модулем CI

Чтобы настроить телевизор для птиема каналов через модуль общего интерфейса (common interface (CI), необходимо последовательно выполнить несколько операций.

Включаем телевизор, выбираем вкладку «Меню», затем «Настройки», «Каналыы» и далее выбираем «автопоиск» и снимаем галочку с «эфирные каналы» и переставляем ее на «спутниковые каналы» или «кабельные каналы», в зависимости от того какой кабель у нас подключен к разъему LNB и что конкретно мы хотим настроить. Осталось выбрать вид поиска, например «быстрый поиск» и дождаться окончательной настройки спутниковых или кабельных каналов.

Таким образом, можно смотреть спутниковые каналы без ресивера и не прибегая к «Три колор» сервису, что значительно удобнее и самое главное дешевле. Например, если использовать стартовый пакет, то достаточно один раз заплатить шестьсот руюлей и после этого можно смотреть двадцать самых ппулярных каналов, таких как Первый канал, Телеканал Россия, Россия 24, ТНТ, НТВ, Рен ТВ, Disney и другие, причем неограниченное время.

Итак, Common Interface является очень полезным модулем, значительно расширяющим функциональные способности современного телевизора.

Как использовать слот модуля общего интерфейса (common interface (CI) в ЖК-телевизорах

Слот CI располагается на задней панели телевизора. Как он выглядит? Слот представляет собой довольно широкий разъём для модуля Common Interface, который открывает доступ к закодированным каналам. Данный интерфейс используется для цифрового вещания и защищает пользователя от незаконного просмотра платных или запрещённых телеканалов.

Модуль CI — Common Interface это небольшой электронный модуль, в который вставляется специальная плата в виде карты, необходимая для просмотра телевизионных каналов определенного провайдера, который, как правило, и поставляет эту плату.

Телевизор, оснащенный модулем Common Interface позволяет смотреть цифровые и аналоговые телевизионные каналы без ресивера, что значительно удобнее.

Во-первых потому, что можно пользоваться только одним пультом дистанционного управления, то есть пультом от телевизора. Если использовать ресивер, то возникает необходимость пользоваться двумя пультами, один из которых для управления ресивером, а второй пульт для управления телевизором, что, согласитесь не очень удобно.

Слот модуля общего интерфейса (common interface (CI) в ЖК-телевизорах предназначен для подключения карты CI от провайдера спутникового или кабельного телевидения.

Чтобы подключить карту к телевизору, необходимо сначала выключить телевизор и внвчале вставить непосредственно сам модуль CI в соответствующий слот на задней стенке телевизора, как показано на рисунке, после чего вставить в него саму карту.

Внимательно следите за тем, чтобы правильно сорентировать карту перед установкой. Также, незабудьте подключить телевизионный кабель к разъему LNB.

Слот CI предназначен для просмотра платных каналов телевидения. Аббревиатура CI означает Common Interface. Этот интерфейс разработан для подключения к телевизору различных CAM модулей. В современных телеприемниках марок Samsung, Sony, LG, Philips и других уже есть и встроенный тюнер, и поддержка модулей нового стандарта.

Место расположения CI Card – задняя панель телевизора. Слот нужен для поддержки коммон интерфейс модуля. Пользователь может значительно расширить возможности не только просмотра, но и записи, сохранения платных каналов. Поддержка CI в телевизоре имеет множество преимуществ.

Имея CI, вам не нужно приобретать ресивер. Сигнал в ваш телевизор будет поступать с помощью карты доступа.
Вы получаете доступ к любым каналам телевидения, даже платным или закодированным.
Модуль легко устанавливается, не нужно прокладывать дополнительную проводку. Отсутствие проводов исключает возникновение помех.
Телепрограммы можно смотреть в HD-качестве, не применяя какие-то дополнительные устройства.
Подключение слота легко сделать своими силами, это потребует от вас минимум усилий.
Управлять моделью телевизора Samsung, Phillips или любой другой, возможно с помощью одного пульта ДУ.

Установка модуля CI

Правильное проведение самостоятельного подключения основано на подробном изучении инструкции и соблюдения требований рекомендаций производителя устройства.

САМ-модуль можно подключить через:

слот Common Interface
адаптер CI

Алгоритм проведения работ при первом варианте:

Перевернуть телевизор обратной стороной к себе.
Вставить карту в модуль.
Модуль вставить в слот.

Алгоритм проведения работ при втором варианте:

Перевернуть телевизор обратной стороной к себе.
Провести визуальный осмотр разъема. Если он заклеен пленкой, ее следует аккуратно снять.
Взять в руки модуль лицевой стороной к себе.
Ножками вставить модуль в отверстие.
Проверить плотность установки (он не должен шататься).
Установить в модуль смарт-карту.
