Что такое IrDA

Аббревиатура IrDA расшифровывается как InfraRed Data Association и обозначает инфракрасный порт (ИК‑порт). Инфракрасный порт – это оптическая линия связи, которая использует инфракрасный диапазон световых волн для передачи данных. ИК-порт был наиболее популярен в конце 90-х и начале нулевых годов. Сейчас же от использования IrDA практически отказались, заменив его такими современными беспроводными технологиями как Wi-Fi и Bluetooth. Причиной отказа от инфракрасной передачи данных стало множество недостатков. Например:

• Использование IrDA усложняет конструкцию корпуса устройства, поскольку для работы ИК-порта в корпусе устройства необходимо предусмотреть прозрачное окно.
• Использование оптической линии связи накладывает жесткие ограничения. IrDA требует, чтобы приемник и передатчик находились в прямой видимости. Также ограничена и дальность передачи.
• Первые стандарты IrDA не обеспечивали нужную скорость передачи данных.

Во времена популярности IrDA он использовался в самой разной технике. В частности, ИК-порт можно было найти в большинстве мобильных телефонов, карманных компьютеров и ноутбуков. Также часто IrDA использовался в принтерах, сканерах и цифровых фотоаппаратах. Благодаря IrDA все эти устройства могли обмениваться данными, передавая световые сигналы в инфракрасном диапазоне.

Программа Mi Remote: как использовать и настроить ик порт

Так как через «Настройки» телефона активировать ик порт невозможно, для этого существует специальная программа – Mi Remote (Mi Пульт). Как правило, это приложение устанавливается на телефон вместе с прошивкой и не требует отдельного скачивания, но, если вы вдруг не обнаружили его на своём гаджете – установите программу через Play Market.

Основные плюсы Mi Remote:

• Поддержка многих языков;
• В случае, если вы не нашли приложение на телефоне, можно его скачать;
• Удобный интерфейс и простой дизайн;
• Лёгок в использовании;
• Не занимает много места на телефоне;
• Обычно уже установлена на Xiaomi устройство.

Итак, после скачивания или обнаружения программы, вы можете приступить к её активации и настройке.

Инструкция:

Откройте приложение «Mi Remote», вы увидите пустой экран и кнопку снизу, предлагающую «Добавить пульт», иначе говоря, выбрать устройство, которым вы хотите управлять – нажмите;

ик порт xiaomi

Далее выберите необходимый вам вид техники;

ик порт xiaomi. Выбор техники.

После обозначьте производителя, выбранного вами устройства, например, телевизор от Samsung, приставка от Xiaomi и другое. В перечне приведены все модели фирм, доступных к управлению – от самых популярных и новых до менее актуальных и, возможно, устаревших.

ик порт xiaomi

Программа предложит вам найденное устройство и попросит сообщить: включено оно или выключено (для тех, кто не переводил приложение на русский язык: правая кнопка – выключено, левая — включено);

ик порт xiaomi. Подключение к телевизору

• Далее вы можете внести дополнительные данные и создать ярлык для рабочего стола;
• Идентифицировав вашу технику, Mi Remote попросит протестировать все кнопки: включение, выключение, громкость, переключатели и т.д., что вам и нужно будет сделать, направив IrDA к устройству. Не переживайте если работа проходит медленно – соединение только устанавливается, поэтому потребуется немного подождать.

• Если вы всё сделали правильно, процедура пройдет успешно, и пульт будет готов к использованию;
• Готово! Настроенный пульт выглядит следующим образом:

ик порт xiaomi Если у вас не получилось распознать устройство, попробуйте ввести дополнительную информацию в специальной вкладке.

ик порт xiaomi распознавание устройства при ошибке.

Больше полезной информации тут: Читать!

Волгоград

Сегодня многие мобильники имеют инфракрасный порт (ИК-порт). Этот порт используется для беспроводной связи с компьютером и работает на основе протокола IrDA (Infra red Data Assotiation), позволяя соединяться с периферийным оборудованием без кабеля при помощи ИК-излучения.

Порт IrDA позволяет устанавливать связь на небольшом расстоянии в режиме точка-точка.

Интерфейс IrDA использует узкий ИК-диапазон (850_900 nm) с малой мощностью потребления, что позволяет создать недорогую аппаратуру и не требует сертификации FCC (Федеральной Комиссии по Связи).

Благодаря ему Вы сможете загружать в телефон новые логотипы и мелодии, осуществлять синхронизацию данных между телефоном и компьютером (например, обмениваться записями адресной книги или календаря), управлять приёмом и отправкой SMS-сообщений прямо с компьютера.

Мобильный телефон с ИК-портом может быть использован и в качестве модема для ноутбука или карманного компьютера (при поддержке телефоном стандарта GPRS).

Данный способ подключения весьма удобен из-за отсутствия проводов, однако настольные ПК не оснащаются инфракрасным портом – для их соединения с телефоном требуется установка в компьютер специального ИК-модуля.

Существует два типа компьютерных ИК-модуля: внешний и внутренний.

Внутренний ИК-порт подключается  непосредственно к материнской плате. В большинстве случаев распиновка на плате соответствует схеме и описана в документации на плату, в случае несовпадения выводов их легко переставить.

После установки необходимо включить в BIOS поддержку инфракрасного порта (Chipset Features Setup -> UART2 Use Infrared -> Enabled).

Внешние модули подключаются к ПК через COM или USB-разъёмы. У многих возникают вопросы как правильно установить ИК-Порт. Обычно драйвера для многих портов есть в пакете установки Windows, но есть некоторые тонкости.

1. Установка.
После того как система найдет новое устройство и предложит выбрать тот или иной драйвер, можете выбирать «выбрать вручную».

Вам нужно будет найти производителя своего  ИК-порта и затем выбрать нужную Вам модель.

Как уже сказано выше, обычно драйвера уже есть, если их там нет либо необходим диск, идущий в комплекте, либо, при его отсутствии, драйвера можно найти с помощью поиска в Интернете.

2. Окончательное действие в настройке ИК порта – создание Виртуальных СОМ и LPT портов. Если после окончания установки виртуальные порты не были созданы (иногда такое бывает при установке Windows XP), необходимо это сделать вручную.

После того как сэмулированный виртуальный порт появится в системе, система получает возможность обмениваться данными через вновь установленное устройство. При первом соединении телефона и ПК будет предложено сохранить телефонную книгу на жёстком диске.

Точно так же может быть сохранена и память SIM-карты для SMS сообщений.В дальнейшем можно будет не только писать SMS сообщения на ПК, но и передавать их на телефон и даже организовать их хранение в базе данных, аналогичной применяемой в Outlook Express.

Имеется возможность с помощью нотного стана записать свою мелодию. Имея партитуру нужной мелодии, это сделать достаточно просто.

Всего 2 сообщения в 2 мнениях. Всегда можно кому-нибудь ответить или добавить что-то новое.

Андрей (гость), 8 сентября 2007, 11:31

Установил ИК-модуль. Из компьютера в телефон файл сразу загрузился. А из телефона в компьютер грузится бесконечно долго и всё никак не загрузится :(( Открыто окно «Получение файлов», в нем написано: Ваш компьютер получает передаваемые файлы или папки и рисунок, как файл переходит по кусочкам из одной папки в другую.

И в телефоне показано, что идет передача файла. В настройках – вроде все правильно настроил – указал путь для принятия файлов по умолчанию и активировал «Использовать беспроводную связь для передачи изображений из камеры в компьютер». В ЧЁМ ОШИБКА? При установке ИК-модуля – ставил прилагаемый драйвер, но он оказывается не понадобился, т.к.

в Windows XP (Pack2) уже все есть.

Андрей (гость), 2 августа 2007, 20:55

[РЕШЕНО] Как включить ик порт на Xiaomi – Работа с Mi Remote

Китайская компания Xiaomi продолжает занимать лидирующие позиции во многих критериях и постоянно радует общественность интересными новшествами, одно из которых – встроенный инфракрасный порт. Управлять бытовой техникой с помощью смартфона очень просто и удобно, поэтому многие задаются вопросом, как включить ИК порт на Xiaomi телефоне и где он находится?

Что такое ИК-порт и его преимущества

ИК-порт (Инфракрасный порт) является своеобразным пультом, которому поддаются практически все современные приборы. При этом, отсутствуют провода, потребность менять батарейки, индивидуальная зарядка также не требуется.

С помощью IrDA вы можете:

• Включать/выключать телевизор, переключать каналы, настраивать громкость, записывать программы.
• Менять интенсивность кондиционера и поток струи.
• Работать с DVD-плеером, камерой, портативными колонками и даже с кухонной техникой.

Навсегда можно забыть о куче лишних пультов, о страхе потерять их, об неисправных или затертых кнопках. Поддерживается большинство популярных брендов электроники, начиная от Samsung и заканчивая Asus. Таким образом, дистанционное управление будет приносить только удовольствие и комфорт.

Ищем инфракрасный порт визуально

Сразу следует отметить, что IrDA присутствует не на всех смартфонах Xiaomi, о чем мы поговорим ниже. Помимо официальных характеристик и настроек, можно просто зрительно определить наличие данного порта, что намного быстрее.

Обычно он располагается возле выхода для наушников (всегда вверху телефона) и выглядит как средний по величине черный круг. Больше, чем отделение для наушников, но меньше, чем основное.

Пользователям-новичкам довольно просто запутаться, поэтому итог такой: видите на боковой панели три разъема – значит, инфракрасный порт у вас имеется и готов к работе.

Список телефонов Xiaomi с ИК-портом

К сожалению, Сяоми позаботилось о вживлении IrDA только в некоторые смартфоны, но список все же обширный и включает в себя лучшие, бюджетные, качественные модели:

• Redmi Note 2
• Redmi Note 3 Pro
• Redmi Note 5
• Redmi 3 S
• Redmi 4A
• Redmi 4X
• Redmi 5 Pro
• Redmi 5 Plus
• Mi4 (все)
• Mi5 (все)
• Mi6 (все)
• Xiaomi Mi A1

Не расстраивайтесь, если не нашли свой смартфон в перечне. Остальные телефоны тоже могут выступать в роли пульта через Wi-Fi соединение, но действенными окажутся лишь по отношению к телевизорам от MiTV и приставкам непосредственно от Xiaomi (MiBox).

Как включить ик порт на Xiaomi смартфоне

Теперь приступаем к самому главному и базовому – как именно пользоваться «мобильным пультом». Для этого потребуется специальное приложение – Mi Remote, о котором мы частично говорили в статье «Как подключить Xiaomi к телевизору».

Не забываем, что на нашем сайте представлена отдельная статья, посвященная работе данной программы, ее тонкостям, преимуществам и недостаткам.

Как использовать ИК-порт для управления домашней техникой

Разберем способ подключения на примере смартфона Xiaomi Redmi Note 2 с предустановленным приложением Mi Remote. Программа настраивается без особого труда, для этого необходимо выполнить несколько простых действий:

1. Для начала необходимо включить устройство, которое будет управляться посредством смартфона.
2. В программе нужно нажать значок «+» в правом верхнем углу.
3. В выпавшем окне выбираем бренд, тип управляемого устройства, после чего выбираем название.
4. Программа подберет определенный набор кодов, которым будет осуществляться управление устройства. Для этого телефон разворачиваем стороной, в которой расположен ИК-приемник по направлению к устройству и зажимаем клавишу на экране, ожидая ответного сигнала. Иногда потребуется несколько попыток подключения, для подбора необходимого кода.

Если необходимо настроить сопряжения на смартфоне другой марки, можно воспользоваться сторонним приложением из PlayMarket. Они универсальные и подходят для любого смартфона, оборудованного ИК-портом.

Смартфон с наличием ИК-приемника сможет помочь в том случае, если приходится часто пользоваться бытовой техникой. Если нет необходимости в такой функции – то не стоит переплачивать за нее при покупке нового аппарата. В наше время смартфон стал неотъемлемой частью жизни, совместив с себе ПК, органайзер, фитнес-помощника, фотокамеру и многие другие функции. Поэтому возможность добавить в него универсальный пульт – сделает его по-настоящему универсальным.

ИК – аббревиатура от словосочетания инфракрасный порт. Название явно указывает на технологию, по которой реализовано это устройство. Первые прототипы ИК-портов появились в 1990-х годах. Порт реализован в виде приемника и передатчика световых волн в инфракрасном диапазоне, а это свет с длинной волны от 850 до 880 нанометров. Этот диапазон находится за пределами видимого для человека спектра излучения, поэтому не мешает и удобен для использования. Инфракрасное излучение от ИК-порта абсолютно безвредно, поэтому можно не думать о последствиях его использования.

Инфракрасный порт

Привыкли мы уже, что для того, чтобы подсоединить к компьютеру какое-нибудь устройство, нужно отключать ПК от сети, лезть к разъёмам, путаться в проводах. Одним словом, сплошные неудобства.

А ведь есть такая штука, как инфракрасный порт, позволяющий в считанные секунды подключить к компьютеру принтер, сканер, сотовый телефон, цифровой фотоаппарат, карманный компьютер и т. д.

При этом устойчивое соединение между “партнёрами по связи” достигается абсолютно без применения проводов – достаточно внести соответствующее устройство в зону действия ИК-лучей. Т.е.

Принцип действия

На физическом уровне инфракрасный интерфейс очень близок к COM-порту. Только вместо того, чтобы посылать (получать) электрический сигнал по медной проволоке, он излучает (принимает) кванты света. Достигается это посредством светодиода (передатчик) и фотодиода (приёмник). При этом отсутствие и наличие вспышки соответствует “0” и “1”.

Процесс обмена информацией происходит в инфракрасном диапазоне от 850 до 900 нанометров. Дальность приёма/передачи составляет приблизительно 1 метр (использование нескольких светодиодов позволяет увеличить это расстояние).

Инфракрасный луч распространяется в форме конуса, поэтому соблюдать строгую направленность между устройствами не требуется (угол может достигать 30-50°).

Подключение ИК-порта

Поэтому пользователь должен сам позаботиться о приобретении и подключении внешнего инфракрасного устройства для приёма/передачи данных.

В настоящее время можно встретить три основных варианта ИК-портов, различающихся способом подключения к компьютеру: для разъёма IrDA на материнской плате, для COM-порта и для USB-порта.

Несмотря на то, что IrDA-разъём, по сути дела, и создавался для подключения инфракрасных устройств, проблем с ним может возникнуть предостаточно. Дело в том, что подключение к ИК-порту происходит не напрямую, а через специальный переходник (вроде как должен поставляться в комплекте с ИК-портом).

Кроме того, необходимо “посетить” BIOS и произвести там все необходимые настройки ИК-порта согласно инструкции к материнской плате. Это я всё к тому, что если вы не являетесь продвинутым в некоторых отношениях пользователем, то вам лучше не дурить себе голову, а поискать инфракрасный порт под COM или USB.

Там ситуация значительно проще – корпус вскрывать не надо, проблем с разводкой практически нет, в общем, подключил и работай.

Пожалуй, с “подключил и работай” я поторопился. На самом деле ещё нужно установить соответствующие драйверы, поставляемые в комплекте с ИК-портом. При этом вовсе не обязательно, что купленное вами инфракрасное устройство окажется Plug’n’Play.

shtml, где можно найти достаточно подробную информацию как, собственно, по установке ИК-порта, так и по инсталляции драйверов.

Работа с ИК-портом

Если вы правильно установили драйверы и настроили ИК-порт, то можно сразу же приступать к работе с ним.

Теперь достаточно внести в зону действия инфракрасных лучей тот же мобильный телефон (естественно, в нём должен быть активизирован инфракрасный режим), как вы услышите звуковой сигнал, извещающий о том, что система “видит” устройство и готова к обмену данными.

Но всё же, несмотря на простоту работы с ИК-портом, в процессе обмена информацией могут возникать сбои.

Они чаще всего вызываются воздействием ярких источников света (прямые солнечные лучи, лампа дневного света), а также посторонними инфракрасными излучателями (пульты дистанционного управления от различной бытовой техники).

Поэтому в процессе работы по возможности исключайте эти неблагоприятные воздействия. Кроме того, старайтесь размещать внешнее устройство напротив ИК-порта компьютера и на расстоянии не более одного метра. Это повысит устойчивость связи между ними.

Не могу не отметить ещё одну полезную возможность ИК-порта – подключение пульта дистанционного управления к ПК, позволяющего управлять при помощи соответствующего программного обеспечения как общими функциями компьютера, так и отдельными приложениями (например, Winamp’ом). Подробнее об этом можно посмотреть на icenet.boom.ru/IR/ir000000.htm.

В заключение один неприятный момент. По какой-то причине у нас в стране найти ИК-порт для ПК не совсем просто, хотя и не невозможно.

Поэтому в случае, если вы являетесь владельцем “очумелых ручек”, могу предложить как альтернативу непростым поискам этого устройства зайти на выше названный icenet.boom.ru/IR/ir000000.

Сергей ШИРКО,[email protected]

История стандарта.

     Компания Hewlett-Packard в 1979 году объявила о начале продаж нового калькулятора, главной особенностью которого являлось наличие у него инфракрасного порта для вывода информации на печать. После этого в течение нескольких лет разработчиками электронного оборудования была предложена целая серия приборов и устройств, использующих для передачи информации открытый оптический канал в инфракрасном диапазоне. Однако, все эти устройства не могли получить широкого распространения вследствие своей несовместимости. Поэтому в 1993 году была основана Infrared Data Association (IrDA), международная некоммерческая организация, ставящая своей целью разработку единых стандартов, используемых для организации инфракрасных линий передачи информации.

     Первым стандартом, принятым IrDA, был, так называемый, SIR Serial Infrared standart Новый стандарт позволял обеспечивать передачу информации со скоростью 115,2 kb/s. В 1994 году IrDA опубликовала спецификацию на общий стандарт, получивший название IrDA-standart, который включал в себя описание Serial Infrared Link (дословно: последовательная-инфракрасная линия связи), Link Access Protocol (IrLAP) (Протокол доступа) и Link Management Protocol (IrLMP) (Протокол управления). Осенью 1995 года IrDA выпустила вторую версию своего стандарта — IrDA 2.0, обратно совместимую с версией 1.0, обеспечив передачу со скоростью 1,152 Мбит/с и 4 Мбит/с. Вся инфракрасная передача происходит в диапазоне длин волн от 850 до 880 нанометров. Соответствующие спецификации позволяют иметь дальность передачи в 1 метр. В 1995 году несколько лидеров на рынке электроники выпустили серию продуктов, использующих для передачи информации по открытому оптическому каналу IrDA-standart. И, наконец, в ноябре 1995 года Microsoft Corporation заявила о внесении программного обеспечения, обеспечивающего инфракрасную связь, использующую IrDA-standart, в стандартный пакет операционной системы Windows95.      Использование современных компонентов дает возможность осуществлять прием в более широком конусе и увеличить расстояние между приемником и передатчиком. Инфракрасный интерфейс использует универсальный асинхронный приемопередатчик (UART) в COM-порту. Такой порт имеется практически на всех компьютерах. UART имеет несколько скоростей передачи данных в диапазоне от 2400 бит/c до 115 кбит/c.

Что может служить ИК-передатчиком?

Чаще всего, для передачи, используются специальные светодиоды или лазеры. Для наших задач, то есть передачи по воздуху на короткие расстояния, используются ИК-светодиоды, то есть те, которые излучают инфракрасный свет. Они дешевы, компактны и просты в использовании.

Передающие (ИК) диоды работают так же, как и обычные светодиоды, которые мы рассмотрели в наших ранних статьях. Единственное отличие — это «кристалл», излучающий свет. Конечно, все это делается для того, чтобы у него была правильная длина волны. К тому же, благодаря свойствам человеческого глаза, работа этого диода для нас невидима.

ИК-светодиоды чаще всего выпускаются в двух вариантах: с прозрачной или темной (черный / темно-синий) линзой. Цвет линзы совершенно не имеет значения, темная линза не является препятствием для инфракрасного излучения. Кроме того, как и обычные светодиоды, они выпускаются в корпусах разного диаметра, например 3 и 5 мм.

Различные цвета линз ИК-светодиодов

Конкретная информация об ИК-диоде содержится в документации производителя, которую можно найти по символу диода — к сожалению, он нигде не отмечен на корпусе. Обозначение стоит поискать на сайте продавца, хотя оно не всегда указано.

В случае светодиодов этого типа стоит проверить такие параметры, как:

• длина излучаемой волны,
• максимальная продолжительная мощность,
• максимальный продолжительный ток (порядка нескольких десятков миллиампер),
• максимальный ток в импульсе (даже более 2 ампер),
• рабочее напряжение,
• угол освещения,
• размер корпуса.

Практическое использование передающих диодов отличается от светодиодов тем, что они обычно имеют импульсное питание. Передача происходит миганием с частотой несколько десятков килогерцовых импульсов с заполнением всего на несколько процентов. Проще говоря, вместо того, чтобы постоянно гореть, мы мигаем диодом очень быстро — таким образом, чтобы время свечения было намного короче, чем при выключенном диоде.

Конечно, речь идет об автоматически генерируемом сигнале, который очень и очень быстро «мигает» светодиодом (например, 36 000 раз в секунду) — мы разберемся с этим позже в этой статье.

Благодаря этому, этот элемент не успеет перегреться при питании от более высокого тока. На практике мы получаем короткие, но очень сильные световые импульсы, которых достаточно для передачи данных на расстояние. Вот почему пульт от телевизора имеет такой хороший диапазон — сильный луч света легко отражается, например, от стен и потолка и попадает в приемник.

Пример управления ИК-диодом

Параметры примерного ИК-диода могут выглядеть так:

• длина волны: 940 нм,
• максимальная продолжительная мощность: 100 мВт,
• максимальный продолжительный ток: 20 мА,
• прямое напряжение: 1,6 В,
• угол луча: 20 °,
• размер корпуса: 5 мм.

Исходя из информации в статье описывающей, что такое мощность, можно быстро подсчитать, что подключение диода к источнику постоянного питания позволит току проходить через него не более чем:

I макс = P макс / U f = 100 мВт / 1,6 В = 62,5 мА

Однако это теоретические значения, потому что в этом случае 100 мВт — это максимальная мощность, которая может излучаться на этом диоде (с учетом, например, прочности ножек, структуры диода и его соединений). Он не обязательно должен совпадать с другими максимальными параметрами диода. Вы всегда должны внимательно изучать каталожные заметки о том или ином элементе.

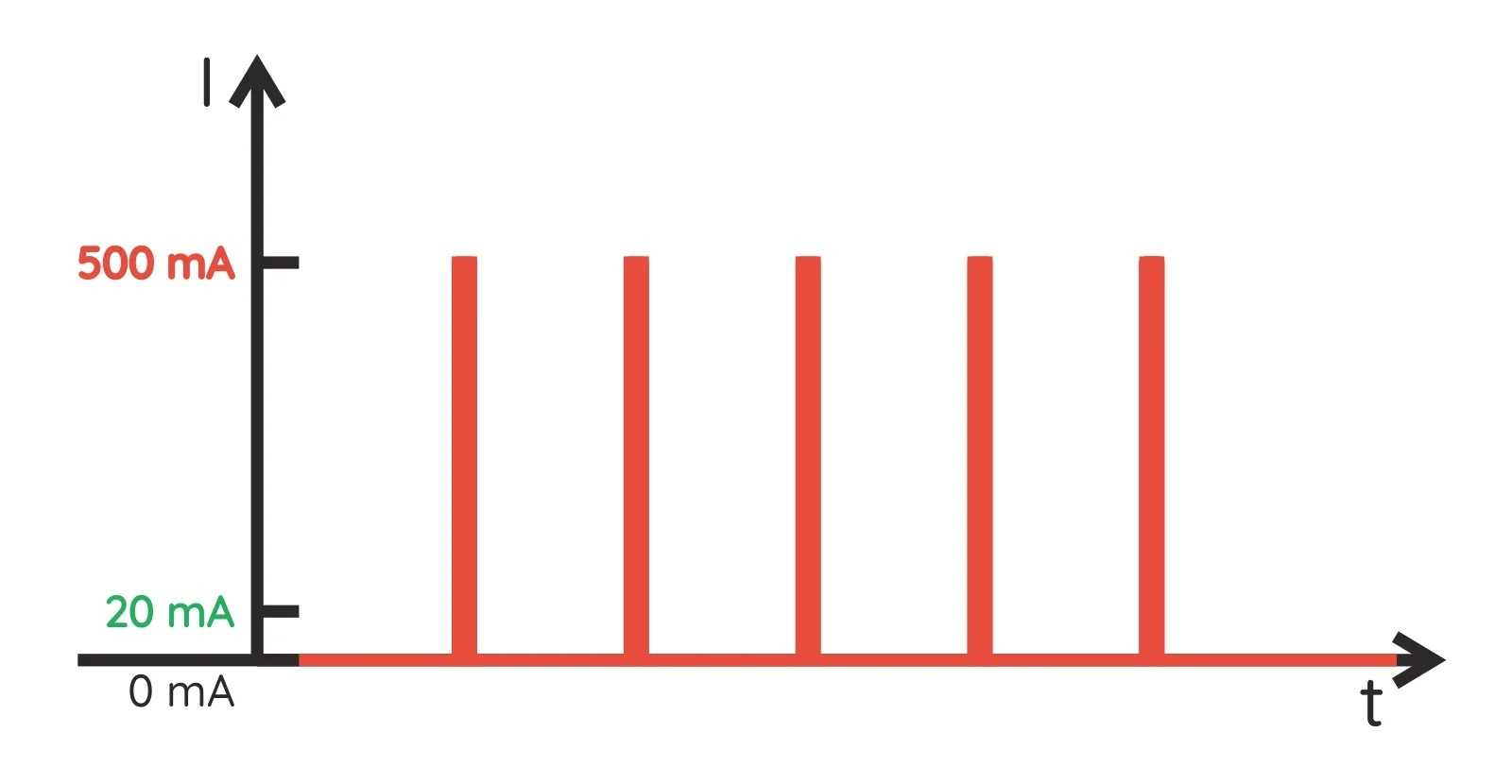

Как мы уже упоминали, передающие диоды рассчитаны на импульсный режим работы, в отличие от рассмотренных ранее диодов, которые обычно работают в непрерывном режиме. Предположим, что рабочий цикл составляет 10%, что является обычным значением.

Это означает, что светодиод горит 10% времени и не горит 90% времени.

Тогда допустимый ток в импульсе будет:

I max_imp = P max / (U f ⋅ k f ) = 100 мВт / (1,6 В 10%) = 625 мА

Более сильный ток означает большую интенсивность света. Мы хотим, чтобы наш пульт от телевизора работал практически из любой точки комнаты.

Такие расчеты следует рассматривать как приблизительные, поскольку для точных расчетов, необходима вольт-амперная характеристика, которую немногие производители предоставляют в своей документации. Тем не менее, на практике, такой оценки очень часто бывает достаточно.

Преимущества инфракрасного порта

Как уже можно было подметить, ик порт – очень полезная опция, с помощью которой можно управлять практически всей бытовой техникой, что является, пожалуй, основным плюсом.

Также IrDA Xiaomi обладает следующими преимуществами:

1. Для управления техникой не нужны никакие провода, специальные батарейки, подзарядки, подключения и т.д.;
2. Вы можете осуществлять полный контроль телевизора: включать/выключать, листать каналы, регулировать громкость и ещё несколько функций;
3. Вы можете управлять кондиционером;
4. Вы можете управлять кухонной техникой;
5. А также возможно управление плеерами, колонками, приставками, камерами, в том числе и экшн-камерами, если фирма такой поддерживается программой, а также другими видами техники.

Сеть на IRDa (инфракрасный порт)

ИК адаптеры бывают 2 типов:COM – скорость связи не более 128 КбитUSB – скорость от 128 Кбит до 4 Мбит в зависимости от модели. Для обеспечения высокоскоростно ИК связи оба устройства должны поддерживать данный режим работы.

https://youtube.com/watch?v=Ep57T9XSMBc

По сути, IR это всего-навсего беспроводное нуль-модемное соединение. COM IR адаптер даже не является Plug-and-play устройством. Инфракрасный интерфейс прочно обосновался на рынке мобильных устройств (КПК, сотовые телефоны).

 Дешевые ИК приемопередатчики до сих пор широко используются, несмотря на появление более удобных и быстрых беспроводных решений. Условием обеспечения нормального IR коннекта является отсутствие препятствий между ИК адаптерами.

Радиус устойчивого контакта не более 5-8 метров, при этом требуется точное наведение ИК-адаптеров друг на друга.

История создания

Летом 1993 года компания Hewlett-Packard организовала общепромышленное совещание, чтобы обсудить будущее ИК (инфракрасный) передачи данных. Многообразие несовместимых стандартов было печальной реальностью, причинявшей массу неудобств всем от того, что устройства от разных производителей были несовместимы.

Телевизоры, видеомагнитофоны, другая бытовая техника с ИК управлением сегодня встречается на «каждом углу», однако в них используются несовместимые физические и программные интерфейсы.

Целью совещания было обсуждение путей, которыми промышленность может пойти к общему стандарту, способному совместимость всех устройств, использующих ИК порт.

В настоящей статье будут описаны основные моменты действующего ныне стандарта. Итак, протокол IrDA (Infra red Data Assotiation) позволяет соединяться с периферийным оборудованием без кабеля при помощи ИК-излучения с длиной волны 880nm. Порт IrDA позволяет устанавливать связь на коротком расстоянии до 1 метра в режиме точка-точка.

IrDA намерено не пытался создавать локальную сеть на основе ИК-излучения, поскольку сетевые интерфейсы очень сложны и требуют большой мощности, а в цели IrDA входили низкое потребление и экономичность. Интерфейс IrDA использует узкий ИК-диапазон (850–900 nm с 880nm «пиком») с малой мощностью потребления, что позволяет создать недорогую аппаратуру и не требует сертификации FCC (Федеральной Комиссии по Связи).

Аппаратная реализация

Аппаратная реализация, как правило, представляет собой пару из передатчика, в виде светодиода, и приемника, в виде фотодиода расположенных на каждой из сторон линии связи. Наличие и передатчика и приемника на каждой из сторон является необходимым для использования протоколов гарантированной доставки данных.

Иногда устройства оснащают несколькими приемниками, что позволяет одновременно поддерживать связь с несколькими устройствами. Использование при этом одного передатчика возможно благодаря тому, что протоколы логического уровня, для обеспечения гарантированной доставки данных, требуют лишь незначительного обратного трафика.
Наличие нескольких передатчиков встречается гораздо реже.

Большинство оптических сенсоров, используемых в фото и видео камерах, имеет диапазон чувствительности гораздо шире видимой части спектра. Благодаря этому работающий инфракрасный передатчик можно увидеть на экране или фотоснимке в виде яркого пятна.

Для чего нужен дополнительный резистор?

В свою очередь, резистор R1 (10 кОм) обеспечивает постоянный ток через выпрямительный диод, так что напряжение, подаваемое на приемник, не зависит в значительной степени от тока, потребляемого схемой. Ток, потребляемый этой схемой, сильно различается. Если светодиод не горит, TSOP31236 потребляет менее 1 мА. При включенном светодиоде потребление увеличивается на ~ 4 мА (немного, но все равно в 4 раза больше).

Диод D1 использовался в качестве редуктора напряжения питания, но для того, чтобы действовать в этой роли, через него должен протекать «значительный» ток, чтобы на нем могло образоваться напряжение ~ 0,7 В

Важно отметить, что он должен выполнять эту функцию должным образом (все время работы), даже когда TSOP ожидает ИК-сигнала, то есть при низком энергопотреблении

Что такое «значительный ток»? Это спорный вопрос. Он нигде не определен и зависит в основном от параметров кремниевого диода и температуры окружающей среды. Здесь мы предположили, что дополнительная нагрузка диода с током около 0,5 мА от резистора R1 будет постоянно обеспечивать «значительный ток». В результате на D1 всегда будет требоваться падение напряжения около 0,7 Вольт.

Без этого резистора схема тоже должна работать, но это более безопасное решение!
