Практичная разница
При походе в магазин за комплектующими и выборе подходящего типа ОЗУ большинство юзеров слышит от консультантов одинаковый вопрос: «Вам для ноутбука или настольного ПК?».
Уточнение нужно, так как данные типы памяти не считаются взаимозаменяемыми. Материнки, на которых есть слоты под две вариации – высокая редкость, благодаря этому и они стоят исходя из этого.
Да и обыкновенному пользователю приобретать такую «мама» абсолютно незачем.
В основном, SODIMM не оборудуют кулером, потому что поместить такую «бандуру» в середине ноутбука чрезвычайно тяжело – там каждый миллиметр на вес золота.
Мощные же модули DIMM, особенно топовые, часто оснащены кулером. К тому же не тупо присобаченным куском железяки, а стильным гаджетом, над которым потрудились талантливые декораторы.
Какая разница, что его не заметно в середине компа?
У двух модификаций не считаются также взаимозаменяемыми рейки различных поколений: прорези ключа размещены в различных местах.
Что же касается характеристик работы, то могут разниться у разнообразных моделей реек однотипны, но очень маленькие и самые большие параметры у DIMM и SODIMM регламентированы и находятся в одном диапазоне. Как упомянуто выше, при прочих равных параметрах SODIMM в большинстве случаев обойдется намного дороже.
Детальнее об оперативки и ее ключевых характеристиках вы можете выяснить из данной статьи.
И, предугадывая запросы пользователей, отвечу, что лучше – DIMM или SODIMM. Вопрос, по существу не совсем корректный: это это же самое, что сопоставлять автомобильный кран и бульдозер.
Оба относятся к технике для строительных работ и каждый по-своему прекрасен, но задачи выполняют они немного различные.
Скажу так: превосходство SODIMM – небольшие размеры. Превосходство DIMM – более хорошая цена и легкость установки.
Кто думает в последнем утверждении, попробуйте разобрать любой ноутбук и вытянуть рейку оперативки.
Благодарю за внимание и до встреч на страничках этого блога! Помним подписываться на рассылку и делиться публикациями в соцсетях.
p, blockquote 14,0,0,0,0 —> p, blockquote 15,0,0,0,1 —>
Сравнение
Вот так выглядят планки ОЗУ DIMM и SODIMM в сравнении:
Сразу заметно, насколько короче модули, предназначенные для компактных систем. Формфактор строго регламентируется, поэтому длина всех DIMM, независимо от типа памяти, составляет 133,35 мм, а SODIMM – 67,6 мм.
На модулях памяти обязательно есть прорези-ключи, блокирующие установку в неподходящий интерфейс, а также вырезы для крепления защелок порта. У SODIMM их по одному с каждого торца, расположены они в 20 мм от края с контактами. У DIMM – по два, один на высоте 9,5 мм, другой – 17,3 мм (для актуальной DDR3).
У модулей DIMM больше контактов: для DDR3 их количество составляет 240 пин против 204 у SODIMM, для DDR4 – 288 пин и 260 пин соответственно. Остальные технические характеристики планок ОЗУ зависят от конкретной модели: тайминги памяти, частота работы, емкость могут быть практически любыми.
Некоторое время назад ответ на вопрос, в чем разница между DIMM и SODIMM, почти обязательно содержал указание на напряжение питания. Действительно, раньше большинство компактных систем в целях оптимизации энергопотребления подавали к ОЗУ 1,35 В, тогда как полноразмерные модули требовали 1,5 В. Сегодня, несмотря на сохранение этого различия для некоторых моделей, большинство планок DDR3 питаются от 1,5 В независимо от формфактора.
За последние десять лет компьютеры сделали огромный скачок вперед. За это время многие технологии успели появиться, обрести популярность и уйти в прошлое. Также и с развитием оперативной памяти. В данной статье мы рассмотрим все основные типы оперативной памяти, которые используются или использовались в персональных компьютерах.
Оперативная память любого современного компьютера относится к типу DRAM или Dynamic random access memory. Это энергозависимая память с произвольным доступом. Данная память имеет две основных характеристики: она очень быстрая и она очищается при отключении электропитания. Именно поэтому при перезагрузке все не сохраненные данные теряются, а включение компьютера занимает столько времени. Все нужные данные нужно считать с и заново поместить в память.
В свою очередь память DRAM делится на большое количество различных типов. В современных персональных компьютерах используются такие типы оперативной памяти DRAM: DDR SDRAM, DDR2 SDRAM и DDR3 SDRAM.
Все эти три типа памяти появлялись по очереди, каждая новая версия получала значительные улучшения по сравнению с предыдущей. Они не совместимы друг с другом. Поэтому в компьютер оснащенный разъемом для памяти DDR нельзя подключить память DDR2, и так дальше.
Что бы избежать ошибочной установки памяти в неподходящую для нее материнскую плату модули памяти имеет различную и не совместимую друг с другом форму. Это видно на картинке выше.
Напряжение модулей
Или вольтаж. Величина при которой модули бессбойно функционируют на заявленной частоте
Тут стоит обратить внимание, что для стандартной и серверной памяти это значение постоянно, а для “игровой” таких значений может быть несколько. Первое стандартное — 1.35v для DDR3, 1.2v для DDR4 и 1.25v для DDR3L, а остальные 1.5-1,65v и 1.35-1.4v соответственно предназначены для нестандартных частот или таймингов

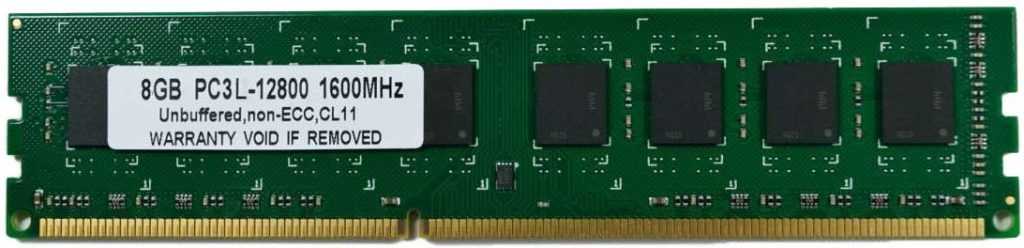

DDR3L — это модули третьего поколения с пониженным электропотреблением, они совместимы со слотами DDR3.
Также необходимо помнить, что повышенное напряжение негативно сказывается не только на самих модулях памяти, но и на процессорах. Причина этого в том, что контроллер памяти находится в составе кристалла т.е. непосредственно в самом процессоре, а не чипсете, как было до недавнего времени.
Т.ч. если для процессора заявлена память DDR3L, а вы установите обычную на 1.35v и по началу система будет работать стабильно, то по прошествию времени могут начаться сбои. И тут, увы, время деградации контроллера памяти может составить и 3 года и 5 лет, что выйдет за все сроки гарантии.
Что такое ЕСС память
Аббревиатура происходит от английского названия error correcting code memory, то есть память с коррекцией ошибок кода. Такая ОЗУ распознает и устраняет спонтанно возникающие изменения в битах памяти, которых быть не должно.
Как правило, такая память может исправить изменения в одном бите одного машинного слова. При его чтении будет опознано то же значение, что и было записано, несмотря на возникающие «глюки».
Этот тип памяти используется в компьютерах, для которых важна бесперебойная работа, включая крупные серверные станции. Для использования такого режима необходима поддержка контроллером ОЗУ – как встраиваемого в чипсет, так и реализованном на кристалле вместе с ядрами.
Базовый алгоритм, который используется чаще всего, основан на коде Хемминга – самоконтролирующемся двоичном коде, названном в честь предложившего такую систему американского математика.
Существуют алгоритмы, способные исправлять более одной ошибки, но используются они реже. С технологической точки зрения такая система предполагает использование модулей ОЗУ, в которых на каждые 8 микросхем памяти приходится один компонент, хранящий ЕСС-коды (то есть 8 бит на каждые 64 бита).
Как различить и совместимость
Чтобы верно определить, к какому стандарту относится модуль, нужно знать чем отличается DDR3 от DDR3l. Разберемся в чем разница между DDR3 и DDR3l с точки зрения маркировки.

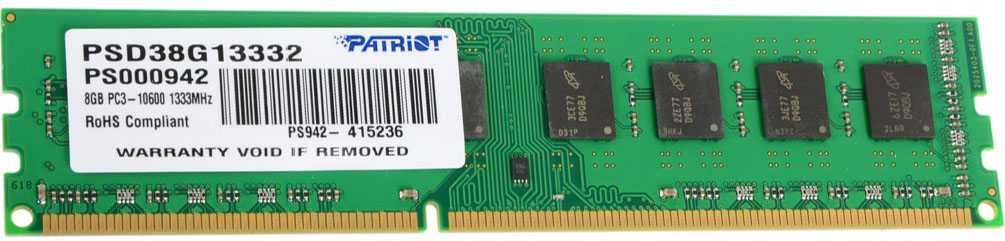

На модулях DDR3, как правило, присутствует маркировка PC3, тогда как на низковольтной памяти ставится PC3L. Кроме того, в некоторых случаях указывается и напряжение питания, 1,5v для ддр3 и 1,35v для ддр3л соответственно.
Из-за одинакового форм-фактора и расположения ключа, можно вставить модуль DDR3 в разъем на материнской плате, рассчитанной на DDR3L, или наоборот. К чему может привести подобная невнимательность?
Если модуль памяти рассчитан на напряжение в 1,5 вольта, а получает только 1,35 вольта, то, весьма вероятно, он будет вести себя нестабильно, становясь причиной регулярных зависаний и внезапных перезагрузок системы. Впрочем, вполне возможна ситуация, когда планка ОЗУ будет нормально работать. Особенно если немного повысить тайминги и снизить частоту, тогда шанс на бесперебойную работу увеличится, пусть и ценой некоторого снижения быстродействия. Но стоит ли рисковать?
Казалось бы, достаточно поднять напряжение, ведь многие материнские платы позволяют это. Да, тогда получится ситуация вполне типичная для разгона, когда для нормальной работы приходится повышать напряжение.
Стоит отметить, что процессоры intel, начиная с поколения Skylake, рассчитаны только на работу с низковольтной DDR3l памятью. По утверждению представителей компании, в долгосрочной перспективе работа процессоров 6 и более поздних поколений архитектуры Core с памятью рассчитанной на напряжение 1,5 вольт, может навредить CPU.
Получается, что заставить работать модуль DDR3 с системной платой и процессором, рассчитанными на DDR3l, во многих случаях можно. Но, в результате всех предпринятых усилий легко получить нестабильно работающий компьютер. Память DDR3 сложно считать универсальным решением для любой конфигурации, чем она также отличается от DDR3l.
Лучшим способом приобрести нужную память, это открыть свой ноутбук, достать модуль памяти и списать его характеристики или взять его в магазин. Так же можно воспользоваться ПО для просмотра аппаратной начинки компа (типа CPU-Z) и зайти во вкладку SPD.
Второй вариант — использование модуля, рассчитанного на низкое напряжение, в старой материнской плате, поддерживающей DDR3. Исходя из требований JESD79‐3‐1A.01, документа, в котором регламентирован стандарт DDR3L, любой модуль должен быть обратно совместим со обычным DDR3.
Какую частоту памяти подобрать?
Выбор частоты необходимо начинать с проверки максимально поддерживаемых частот вашим процессором и материнской платой. Частоту выше поддерживаемой процессором целесообразно брать исключительно при разгоне процессора.
На данный момент не выбирайте память с частотой ниже 1600 МГц. Вариант 1333 МГц допустим в случае DDR3, если это не завалявшиеся у продавца древние модули, которые откровенно будут очень медленно новых.
Хороший вариант на данное время — это память с интервалом частот от 1600 до 2400 МГц. Частота выше практически не имеет плюсы, но стоит очень дорого, и в основном считается разогнанными модулями с поднятыми таймингами.
Например, разница между модулями в 1600 и 2133 Мгц во многих рабочих программ будет не больше 5-8 %, в играх разница может быть ещё меньше. Частоты в 2133-2400 Мгц нужно брать, если вы занимаетесь кодированием видео/аудио, рендерингом.
Разница же между частотами в 2400 и 3600 Мгц вам обойдётся очень затратно, при этом не прибавив ощутимо скорости.
UDIMM и DIMM виды оперативной памяти и их различия
Что такое оперативная память? Это так называемая временная память вашего компьютера в которую на протяжении всего времени, что вы работаете за компьютером загружаются запускаемые вами программы, приложения и данные. Эта память которая позволяет вашей операционной системе Windows загружаться, а также загружать ваш антивирус и Skype и производить разного рода вычисления, играть в игры, смотреть фильмы, серфить по интернету и т.д. и т.п.
Однако если вы хоть раз собирали себе компьютер, то наверняка сталкивались с тем, что существует множество типов оперативной памяти. Одними из таких типов памяти, являются UDIMM и DIMM. Разного рода типы оперативной памяти зависят от материнской платы и от конструкции слота, куда эта самая память будет установлена.
Перед тем как покупать себе оперативную память вы должны не только выбрать ее значение Гб, но также понять какой конкретно тип памяти вам необходим, иначе вы столкнетесь с тем, что ваша планка памяти не просто откажется работать с вашим железом, но и попросту не станет в предназначенный для нее модуль в материнской плате.
Итак, чем же отличаются друг от друга виды памяти UDIMM и DIMM?
UDIMM память часто используется в домашних компьютерах и является небуферизованной памятью. Данный вид памяти менее стабилен, но является боле быстрый и дешевый. Хотя если тип памяти именуемый RDIMM применяется в тех системах, где любая нестабильность может оказаться крахом для вас, UDIMM все же более эффективная память с точки зрения стабильности ее работы. UDIMM память можно рекомендовать к использованию в домашних компьютерах, либо офисной технике, которая не требует большой технической оснастки… Впрочем, UDIMM уже устаревший вид памяти который себя изжил. Главная проблема этого типа памяти — это отсутствие физического буфера. Другими словами, как только возникает ошибка, у вас сразу же возникают проблемы с компьютером.
Теперь самый передовой вид памяти это DIMM. DIMM — это современный тип памяти, последняя разработка так сказать. DIMM называют двухсторонней памятью, видимо в виду того, что ее чипсеты паяют с двух сторон платы, а не с одной как в случае с памятью типа UDIMM.
UDIMM память сейчас используется как в настольных компьютерах, так и в ноутбуках и мобильных устройствах, таких как смартфоны и планшеты.
Очень важно! Несмотря на то, что вид этих двух типов планок абсолютно одинаковый, нельзя установить на материнскую плату две разного типа планки. Ваш компьютер не будет работать вовсе, либо не будет работать корректно
Для корректной работы необходимо устанавливать планки с одинаковыми характеристиками.
Для полного понимания вопроса по оперативной памяти, приведем в качестве примера спецификацию планок оперативной памяти, чтобы наглядно все показать.
DDR2 (Double Data Rate 2) SDRAM
DDR2 400 MHz или PC2-3200
DDR2 533 MHz или PC2-4200
DDR2 667 MHz или PC2-5400
DDR2 800 MHz или PC2-6400
DDR2 900 MHz или PC2-7200
DDR2 1000 MHz или PC2-8000
DDR2 1066 MHz или PC2-8500
DDR2 1150 MHz или PC2-9200
DDR2 1200 MHz или PC2-9600
DDR3 (Double Data Rate 3) SDRAM
DDR3 1066 MHz или PC3-8500
DDR3 1333 MHz или PC3-10600/10666
DDR3 1375 MHz или PC3-11000
DDR3 1600 MHz или PC3-12800
DDR3 1625 MHz или PC3-13000
DDR3 1800 MHz или PC3-14400
DDR3 1866 MHz или PC3-15000
DDR3 2000 MHz или PC3-16000
Сегодня мы познакомили вас с двумя видами оперативной памяти. Теперь вам понятно, чем они отличаются и в том случае если вы хотели купить себе планки оперативной памяти, вы знаете что выбрать и знаете, что нельзя использовать два разных вида на одной материнской плате!
RAM термины: тайминги, задержка и многое другое
Вы познакомились с SDRAM, DIMM и DDR. Но как насчет других длинных цепочек чисел в модели RAM? Что они имеют в виду? В чем измеряется ОЗУ? А что насчет ECC и Swap? Вот другие термины спецификации RAM, которые вы должны знать.
Тактовая частота, передача, пропускная способность Возможно, вы видели ОЗУ, на которую ссылаются два набора чисел, например, DDR3-1600 и PC3-12800. Это и ссылка, и ссылка на генерацию оперативной памяти и ее скорость передачи . Число после DDR / PC и перед дефисом относится к поколению: DDR2 — это PC2, DDR3 — это PC3, DDR4 — это PC4.
Число, соединенное после DDR, относится к числу мегатрансферов в секунду (МТ/с). Например, оперативная память DDR3-1600 работает на скорости 1600 МТ/с. ОЗУ DDR5-6400, о котором говорилось выше, будет работать со скоростью 6400 МТ/с — намного быстрее! Число в паре после ПК относится к теоретической пропускной способности в мегабайтах в секунду. Например, PC3-12800 работает со скоростью 12 800 МБ/с.
Разгон ОЗУ возможен так же, как разгон процессора или видеокарты. Разгон увеличивает пропускную способность оперативной памяти. Производители иногда продают предварительно разогнанную оперативную память, но вы можете разогнать ее самостоятельно. Просто убедитесь, что ваша материнская плата поддерживает более высокую тактовую частоту RAM!
Вы можете быть удивлены, можете ли вы смешивать модули оперативной памяти с разными тактовыми частотами. Ответ в том, что да, вы можете, но все они будут работать на тактовой частоте самого медленного модуля. Если вы хотите использовать более быструю оперативную память, не смешивайте ее со старыми, более медленными модулями. Теоретически вы можете смешивать бренды RAM, но это не рекомендуется. У вас больше шансов встретить синий экран смерти или других случайных сбоев, когда вы смешиваете марки RAM или разные тактовые частоты RAM.
Тайминг и задержка
Иногда вы увидите модули оперативной памяти с рядом цифр, например, 9-10-9-27. Эти цифры называются таймингами. Синхронизация ОЗУ — это измерение производительности модуля ОЗУ в наносекундах. Чем ниже цифры, тем быстрее ОЗУ реагирует на запросы.
Первое число (в примере 9) — это задержка CAS. Задержка CAS относится к числу тактовых циклов, необходимых для того, чтобы данные, запрошенные контроллером памяти, стали доступными для вывода данных.
Вы можете заметить, что DDR3 RAM обычно имеет более высокие тактовые номера, чем DDR2, а DDR4 обычно имеет более высокие тактовые номера, чем DDR3. Тем не менее, DDR4 быстрее, чем DDR3, который быстрее, чем DDR2. Странно, правда?
Мы можем объяснить это, используя DDR3 и DDR4 в качестве примеров.
Минимальная частота работы ОЗУ DDR3 составляет 533 МГц, что означает тактовую частоту 1/533000000 или 1,87 нс. При задержке CAS в 7 циклов общая задержка составляет 1,87 x 7 = 13,09 нс. («Нс» означает наносекунды.)
Принимая во внимание, что самая низкая скорость ОЗУ DDR4 составляет 800 МГц, что означает тактовую частоту 1/800000000, или 1,25 нс. Даже если он имеет более высокий CAS из 9 циклов, общая задержка составляет 1,25 x 9 = 11,25 нс
Вот почему это быстрее!
Для большинства людей пропускная способность всегда превосходит тактовую частоту и задержку . Вы получите гораздо больше преимуществ от 16 ГБ ОЗУ DDR4-1600, чем от 8 ГБ ОЗУ DDR4-2400. В большинстве случаев время и задержка являются последними пунктами рассмотрения.
ECC
ОЗУ с исправлением ошибок (ECC) — это особый тип модуля памяти, который предназначен для обнаружения и исправления повреждения данных. ECC ram используется на серверах, где ошибки в критически важных данных могут быть катастрофическими. Например, личная или финансовая информация хранится в оперативной памяти при манипулировании связанной базой данных.
Бытовые материнские платы и процессоры обычно не поддерживают ECC-совместимую оперативную память. Если вы не создаете сервер, который специально требует ОЗУ ECC, вы должны держаться подальше от него.
Как отличить серверную оперативную память от обычной?
Какая оперативная память лучше серверная или обычная?
Серверная память, конечно, более адежная, однако демонстрирует гораздо меньшую скорость работы, в отличие от обычной памяти компьютера. Кроме того надежность и стоит дороже.
Как узнать поддерживает ли материнка серверную память?
Модули такой памяти будут работать только на серверных материнских платах, поддерживающих ECC Registered. Практически во всех случаях наличие поддержки ECC-памяти указывается производителем в спецификациях материнской платы. Зайдите на сайт производителя платы для того, чтобы посмотреть эти спецификации.
Как отличить ECC память?
Выберите Память на правой панели в разделе оборудования. Затем с выбранным списком «Слоты памяти». В окне ниже должен отображаться статус ECC. Также в качестве FYI каждый слот RAM будет иметь поле Status, если в модуле RAM обнаружена проблема, статус будет иметь значение, отличное от «OK».
Чем отличается серверная память от игровой?
В чём разница между серверной и обычной оперативной памятью
полноценное серверное устройство кардинально отличается от домашнего, рабочего или игрового компьютера ежедневно поставленными и решаемыми задачами; . цена – дешевле обычные оперативки, дороже – серверная оперативная память.
Как отличить регистровую память от обычной?
В частности на серверах устанавливается регистровая оперативная память, отличающаяся от обычной наличием дополнительной микросхемы, выполняющей роль буфера. Она меньше по размеру, размещается в центре планки, поэтому вы легко сможете отличить такой модуль. Обычно, на каждые 8 рядовых чипов устанавливается 1 буферный.
Какие материнские платы поддерживают память ECC?
Поддерживает ли моя материнская плата оперативную память с ECC
| Чипсет | Кодовое имя | Поддержка Четности / ECC |
|---|---|---|
| 820 | Camino | Да / Да |
| 820E | Camino | Да / Да |
| 840 | Carmel | Да / Да |
| 845 | Brookdale | Да / Да |
Как узнать сколько оперативной памяти поддерживает процессор?
Откройте характеристики процессора на официальном сайте производителя и посмотрите, с каким объемом памяти может работать ваш процессор. Например, для процессора Intel Core i5-2310 максимальный объем оперативной памяти составляет 32 Гб. Как видно для 32-битных версий Windows ограничения очень серьезные.
Какая память лучше ECC или Non ECC?
Использование памяти ECC снижает производительность вашего компьютера примерно на 2 процента. Современная технология DRAM очень устойчива, и ошибки памяти редки, поэтому, если вам не нужна память ECC, вам лучше использовать память без контроля четности (память Non—ECC).
Для чего нужна регистровая память?
Registered Memory, RDIMM, иногда buffered memory) — вид компьютерной оперативной памяти, модули которой содержат регистр между микросхемами памяти и системным контроллером памяти. Наличие регистров уменьшает электрическую нагрузку на контроллер и позволяет устанавливать больше модулей памяти в одном канале.
Что значит не буферизованная память?
Небуферизованная память — это оперативная память, которая не содержит никаких буферов или регистров. Этот тип памяти наиболее часто используется в настольных компьютерах и ноутбуках. . Но также существует память с поддержкой ECC и без буферизации, которая обычно используется в наиболее производительных рабочих станциях.
Что означает S в оперативной памяти?
Небуферизированная память.
У такой памяти маркировка обычно заканчивается буквой U (Unbuffered) или вообще без буквы, например DDR2 PC-6400, DDR2 PC-6400U, DDR3 PC-8500U или DDR3 PC-10600. А у памяти для ноутбуков маркировка заканчивается буквой S (сокращение от SODIMM), например DDR3 PC3-10600S.
Физические отличия
Две вариации являются форм-факторами модулей памяти DRAM (подробности можно почитать в статье о типах и стандартах оперативки), сменившим в свое время старый SIMM. Контакты на планках памяти размещены с двух сторон симметрично и работают асинхронно.
Есть при этом разница в их количестве: к примеру, 240 у DDR3 DIMM против 204 у DDR3 SODIMM. Выделяются рейки оперативки и размерами.
Их ширина стандартизирована и не меняется со сменой поколений: 133,35 мм у «старшей» и 67,5 у «младшей» вариации.
Именовал так я их не чисто фигурально: по распространению DIMM значительно превосходят SODIMM. Таки да: настольных компьютеров, серверов, терминалов для работы с банковскими картами и банкоматов, применяющих DIMM намного больше, чем ноутбуков и планшетных компьютеров, работающих на SODIMM.
Почему я затронул терминалы для работы с банковскими картами и банкоматы? В середине это аналогичный компьютер с некоторыми дополнительными периферическими устройствами – купюроприемником или кардридером.
Естественно, из желания сэкономить хозяева не будут укомплектовывать их более очень дорогими SODIMM.
Другие типы модулей
Модули SIPP
Данный тип состоит из обычной печатной платы. Контакты расположены в одном ряду. Присутствует несколько чипов памяти. Всего контактов 30. Эти модули устанавливались на старые системы, а потом были заменены на модули SIMM, которые друг с другом были совместимы, хотя SIMM в установке оказались проще.
Минус SIPP в том, что при установке они без проблем могли сломаться. Они были очень хрупкими, поэтому и перешли на тип SIMM.
В большинстве магазинов компьютерной электроники клиента, пришедшего за планками оперативной памяти, первым делом просто спросят, куда он собрался их вставлять. Именно область применения – то главное, чем отличается DIMM от SODIMM, а технические характеристики – уже не слишком значимые для обывателя частности.
С этим разобраться несложно: формфактор модулей памяти DIMM предназначен для установки в полноразмерные настольные системы, SODIMM размещается в корпусах ноутбуков, оргтехники и других компактных систем. И первый, и второй тип представляют собой печатную плату с контактами и микрочипами памяти DRAM.
Что мы видим, когда переводим взгляд с системного блока full tower на ноутбук или mini-ITX? Значительную разницу в размерах. Естественно, в маленьких корпусах место для комплектующих ограничено, поэтому их по возможности делают миниатюрными. Основное физическое отличие DIMM от SODIMM – увеличенная длина и, как следствие, больше контактов.
Типы памяти
SO-DIMM
Память форм-фактора SO-DIMM нужна для применения в ноутбуках, небольших ITX-системах, моноблоках — проще говоря там, где важен самый маленький реальный размер модулей памяти. Выделяется от форм-фактора DIMM уменьшенной приблизительно в несколько раз длиной модуля, и меньшим количеством контактов на плате (204 и 360 контактов у SO-DIMM DDR3 и DDR4 против 240 и 288 на платах тех же типов DIMM-памяти).
По остальным свойствам — частоте, таймингам, объёму, модули SO-DIMM могут быть любыми, и ничем принципиальным от DIMM не выделяются.
DIMM — оперативка для полноразмерных компьютеров.
Вид памяти, который вы подберете, прежде всего должен быть совместим с разъёмом на материнской плате. ОЗУ для компьютера разделяется на 4 типа – DDR, DDR2, DDR3 и DDR4.
Память типа DDR возникла в 2001 году, и имела 184 контакта. Напряжение питания составляло от 2.2 до 2.4 В. Частота работы – 400МГц.
До этого времени встречается в продаже, правда, выбор невысокий. На данный момент формат устарел, — подходит, только если вы не желаете оновлять систему полностью, а в старой материнской плате разъёмы исключительно под DDR.
Стандарт DDR2 вышел уже в 2003-ем, получил 240 контактов, которые увеличили число потоков, достойно ускорив шину передачи данных процессору. Частота работы DDR2 могла составлять до 800 МГц (в некоторых случаях – до 1066 МГц), а напряжение питания от 1.8 до 2.1 В – немного поменьше, чем у DDR.
Стало быть, понизились потребление энергии и тепловыделение памяти.· 240 контактов против 120 · Новый слот, несовместимый с DDR · Меньшее потребление энергии · Усовершенствованная конструкция, лучшее охлаждение · Выше самая большая рабочая частотаТакже, как и DDR, старый вид памяти — в настоящий момент подходит разве что под старые материнские платы, в других вариантах приобретать нет смысла, так словно новые DDR3 и DDR4 быстрее.
В 2007 году ОЗУ обновились типом DDR3, который до этого времени массово распространён. Остались все те же 240 контактов, но слот подсоединения для DDR3 стал иным – совместимости с DDR2 нет.
Частота работы модулей примерно от 1333 до 1866 МГц. Встречаются также модули с частотой аж до 2800 МГц.· Слоты DDR2 и DDR3 несочетаются.· Тактовая частота работы DDR3 выше в несколько раз – 1600 МГц против 800 МГц у DDR2.· Отличается сниженным напряжением питания – порядка 1.5В, и меньшим потреблением энергии (в версииDDR3Lэто значение в среднем ещё ниже, около 1.35 В).· Задержки (тайминги) DDR3 больше, чем у DDR2, но рабочая частота выше.
В общем скорость работы DDR3 на 20-30% выше.
DDR3 — на данное время большой выбор. Во многих материнских платах в продаже разъёмы под память собственно DDR3, и в связи с массовой популярностью данного типа, навряд ли он скоро пропадет.
Также он относительно не дорого DDR4.
DDR4 – новый вид ОЗУ, разработанный только в 2012 году. считается эволюционным развитием предыдущих типов. Пропускная способность памяти опять увеличилась, теперь достигая 25,6 Гб/с. Частота работы также поднялась – примерно от 2133 МГц до 3600 МГц.
Если же сопоставлять новый вид с DDR3, который продержался на рынке целых 8 лет и получил групповое распространение, то прирост продуктивности незначителен, более того абсолютно не все материнские платы и процессоры поддерживают новый вид.· Несовместимость с предыдущими типами · Пониженно напряжение питания – от 1.2 до 1.05 В, потребление энергии тоже снизилось · Рабочая частота памяти до 3200 МГц (достигает 4166 МГц не во всех планках), при этом, разумеется, подросшие пропорционально тайминги · Может несущественно превышать по скорости работы DDR3
Если у вас уже стоят рейки DDR3, то спешить менять их на DDR4 нет никакого смысла. Когда этот формат распространится массово, и все материнские платы уже будут поддерживать DDR4, переход на новый вид случится сам собой с обновлением всей системы.
Аналогичным образом, можно подытожить, что DDR4 – скорее менеджмент, чем по настоящему новый вид ОЗУ.
Оперативная память so dimm и dimm отличия
БлогNot. SIMM, DIMM, DDR и другие — как отличить модули оперативной памяти по внешнему ви.
SIMM, DIMM, DDR и другие — как отличить модули оперативной памяти по внешнему виду?
Если вам периодически приходится ковырять «железо», да ещё и старое, проблема для вас тоже актуальна. В этой заметке написано, как по внешнему виду и размерам определить тип оперативной памяти.
«Персоналки» эволюционировали быстро и в них последовательно применялось несколько разных и несовместимых между собой типов оперативной памяти. Естественно, Вы можете засунуть в свой компьютер только тот тип «оперативки», для которого на материнской плате есть подходящий слот.
Исторически первой была память SIMM на 30 контактов, её ставили на компьютеры с процессорами от 286 до 486, сейчас такая память вряд ли где-то используется. Линейный размер модуля памяти равен 89,03 мм, а выглядел он так:
В IBM-совместимых компьютерах также использовалась SIMM на 72 контакта с линейным размером модуля 108,2 мм. Существовало 2 типа таких модулей — FPM (Fast Page Mode) и EDO (Extended Data Out).
Память FPM ставилась на материнские платы компьютеров с 486 процессором и на первые Pentium’ы (примерно до 1995 года выпуска). После этого перешли на EDO. В отличие от FPM, EDO начинает выборку следующего блока памяти в то же время, когда отправляет предыдущий блок центральному процессору.
Конструктивно модули одинаковы, отличить их между собой можно только по маркировке. Персоналки, поддерживавшие EDO, обычно могли работать и с FPM, а вот обратной совместимости не было.
Примерно с 1996 года большинство производителей стали поддерживать тип памяти SDRAM, получивший название DIMM (Dual In-line Memory Module). Основное отличие DIMM — контакты, расположенные на разных сторонах модуля, независимы, а на SIMM они были замкнуты между собой и передавали одни и те же сигналы. В первых DIMM было 72 контакта, а в современных модулях DDR4, формально относящихся к этому же типу, аж 288 контактов.
Линейный размер модуля DIMM равен 133,8 мм. Стандартный 5.25-дюймовый слот памяти DIMM, кстати, имеет размер 133,35 мм.
Память DIMM была очень широко распространена примерно до 2001 года, её использовали большинство компьютеров Pentium и Celeron. После этого настало время DDR и память практически перестали называть «сим» или «дим».
RIMM — это отдельный стандарт оперативной памяти, появившийся в 1999 году. Архитектура памяти RIMM существенно отличается от DIMM/DDR, в персональных компьютерах память RIMM практически не применялась, а вот в игровых приставках Sony Playstation 2 и Nintendo 64 — да. Существуют 184-, 168- и 242-контактные RIMM.
DDR (Double Data Rate) стал следующим поколением SDRAM, впервые такие модули появились на рынке в 2001 году. Основное отличие между DDR и классическими SDRAM — для ускорения работы вместо удвоения тактовой частоты модули DDR передают данные дважды за один такт.
DDR2 — это более новый вариант DDR, теоретически в 2 раза более быстрый. Такая память появилась в 2003 году, а в 2004 стала уже весьма распространённой. Основное отличие DDR2 от DDR — способность работать на большей тактовой частоте, благодаря усовершенствованиям в конструкции. По внешнему виду DDR2 отличается от DDR количеством контактов, 240 против 184 у первого DDR. Линейный размер модуля не изменился.
DDR3 (появился в 2007 г.), как и DDR2, представляет собой 240-контактную печатную плату, имеющую по 120 контактов с каждой из двух сторон, но с DDR2 модуль DDR3 электрически не совместим, поэтому расположение «ключа» сделали иным, чтобы не жечь зря память:
Подробней внешнее отличие между DDR, DDR2 и DDR3 видно на этой картинке:
Тип памяти DDR4 появился в 2014 году, он отличается от предшественника удвоенным до 16 количеством внутренних банков, что позволило увеличить скорость передачи внешней шины.
13.01.2018, 13:35; рейтинг: 9312
Сравнение и различия
- Размеры. DIMM – это полноразмерный модуль длиной 133,35 миллиметра. Плата SODIMM имеет размер в два раза меньше — длина ее составляет всего 67,6 мм, ширина 31,75 мм, глубина 3,8 мм.
- Предназначение. Модуль DIMM больше по размеру и предназначен для применения в настольных персональных компьютерах. SODIMM имеет меньший размер, поэтому применяется в компактных ноутбуках, нетбуках и принтерах.
- Крепления. На обеих моделях есть специальные ключи, которые не дают установить форм-фактор в неподходящий разъем и вырезы для креплений. Различаются они только по месту расположения этих креплений. Плата DIMM имеет четыре разъема для креплений. С каждой стороны платы расположено по два таких разъема. Находятся они на разной высоте – на расстоянии 9,5 и 17,3 мм от края платы. 100-контактный SODIMM имеет два разъема — по одному с каждого края на расстоянии 20 мм от контактов. 144-контактный, 200-контактный и 204 контактный обладает только одним вырезом, расположенным близко к его центру.
- Количество контактов. Первые форм-факторы насчитывали только 72 контакта, а современные DDR4 того же типа содержат до 288 контактов. Обычно форм-факторы бывают следующих типов: 168-контактные, 184-контактные, 200-контактные и 240-контактные. SODIMM чаще всего бывают 144-контактные или 200-контактные, реже применяются 72-контактные и 168-контактные. У оперативной памяти DIMM больше контактов. У модуля DDR3 их насчитывается 240 пин, у оперативки DDR4 модуль содержит 288 пин контактов. SODIMM DDR3 имеет 204 пин контактов, тогда как DDR4 — 260 пин контактов.
- Цена. Стоимость обоих модулей начинается от 2500 руб. Цена форм-фактора DIMM варьирует от 2500 до 7000 рублей. SODIMM обойдется дороже, максимальная цена его достигает 14000 рублей.
