Как выбрать hdmi кабель для подключения цифровых устройств

Виды и версии

Над созданием интерфейса работало сразу несколько известных компаний: Thomson, Sony, Philips, Hitachi и другие. В результате, в 2002 году официально было объявлено о появлении нового стандарта. Вот уже более 15 лет HDMI занимает весомое положение в индустрии цифровых технологий. Разработчики не останавливаются на достигнутом, постоянно совершенствуя кабель.

Чтобы определить версию HDMI, ознакомьтесь со спецификацией. Вкратце рассмотрим отличительные особенности всех существующих версий:

Версия 1.0 появилась в 2002 году. Максимальная пропускная способность 4,9 Гбит/с.
Спустя два года появилась модификация 1.1. Разработчики сумели улучшить обработку звука для воспроизведения DVD-Audio.
В 2005 году интерфейс подвергся масштабным изменениям. Релиз 1.2 включал в себя обширный спектр инноваций:
- Поддержка 1-битового аудио.
Использование равномерного цветового пространства.
Налажено взаимодействие с низковольтными источниками сигнала.
Дополнен протокол дистанционного управления.

1.3 – 2006 год. Частота синхронизации была увеличена до 340 МГц. Интерфейс начал поддерживать глубокий цвет, улучшена цветопередача до стандарта xvYCC.
1.4 – добавлена поддержка воспроизведения контента в формате 4К.
Последняя версия 2.0. Разработчики повысили разрешение до 3840х2160 пикселей. Поддержка до 32 аудиоканалов.

КАБЕЛЬ HDMI 2.0 4K 3D UHD С версиями разобрались, этот фактор нужно учитывать при выборе кабеля. Ведь если вы купите шнур для воспроизведения видео в формате 4К, но он будет первой версии, то ничего из этого не выйдет.

Теперь поговорим о видах HDMI кабелей, их тоже очень много. В спецификации высокоскоростного шнура выделено 5 типов. Рассмотрим все разновидности и их специфические особенности.

Standard

Стандартный вид обеспечивает поддержку видеоконтента с разрешением 1080i (Full HD) или 720p (HD). Используется для подключения всевозможной домашней техники с незначительными параметрами: DVD, спутниковый ресивер, плазмы, ЖК и LED экраны.

Это бюджетный вариант, предназначенный для бытовых устройств. Подойдет пользователям, которые нетребовательно относятся к высокому качеству картинки и звука. Характеристики:

Максимальное пропускное свойство – 4,9 Гбит/с.
Частота передачи видео – 165 Мп.
Глубина цвета – 24 бита.

Это все что нужно знать рядовому пользователю.

High Speed

Высокоскоростной тип отличается поддержкой практически всех форматов видео, в том числе 3D и Deep Color. Технические характеристики:

Максимальное пропускное свойство – 10,2 Гбит/с.
Частота передачи видеопотока – 1080 Мпикселей.
Глубина цвета – 48 бит.

Реализована поддержка реверсивного звукового канала, вследствие чего обеспечивается передача аудио высочайшего качества без применения дополнительных шнуров. Естественно, что в подключаемых устройствах (домашний кинотеатр или обычный телевизор) в обязательном порядке должна присутствовать эта технология. Передает видеосигнал с разрешением 4096 х 2160 пикселей.

Standard with Ethernet

Стандартный + Интернет абсолютно ничем не отличается от кабеля первого типа, за исключением того, что оснащен дополнительным каналом для передачи интернет данных со скоростью до 100 Мбит/с. Функция будет доступна только в том случае, если подключаемое устройство поддерживает технологию Ethernet HDMI.

Подключение этого типа предоставляет возможность установить высокоскоростное интернет-соединение и раздачу получаемых данных на другие устройства, подключенные через интерфейс HDMI. Также реализована поддержка Audio Return Channel.

High Speed with Ethernet

По большому счету это улучшенная версия предыдущего вида. Что касается спецификаций, то они соответствуют параметрам версии 1.4. Универсальный кабель, который подойдет для принятия и трансляции контента с подключением к интернету.

Automotive Standard

Особенный вид, позволяющий подсоединять внешние HDMI устройства к автомобильным медиасистемам. Специалисты используют данный кабель в процессе установки в автомобиле аудиосистемы.

Применение HDMI при подключении телевизора

На примере подключения телевизора от компании Samsung можно рассмотреть, как применить HDMI кабель.

Практически все современные телевизоры Samsung поддерживают технологию Audio Return Channel. Это по сути все тот же стандарт HDMI, которые помогает использовать один кабель для передачи звука и видео, но для телевизоров Samsung сигнал передается в две стороны.

Это сокращает и без того минимальную задержку, а также не искажает звук.

Проще говоря, чтобы подключить, например, домашний кинотеатр, нет необходимости использовать использоваться сторонний аудиокабель.

Для использования технологии HDMI ARC нужен кабель, версия которого не меньше 1.4. Также нужно подключить кабель к специальному разъему или блоку One Connect.

Если используются внешние устройства воспроизведения, она также должны поддерживать технологию ARC. Возможно, аудиоустройства придется настроить для работы с данным стандартом.

Поддерживаемые аудиоформаты технологией ARC:

Dolby Digital с 5 динамиками и 1 сабвуфером;
DTS Digital Surround с 5 динамиками и 1 сабвуфером;
PCM в двухканальном режиме (устаревший формат, его поддерживают модели, выпущенные до 2018 года включительно).

Переходник HDMI на тюльпаны:

Смотрите это видео на YouTube

Подключение

Чтобы подключить телевизор с поддержкой Smart TV, необходимо проделать следующие манипуляции:

подготовить HDMI кабель, версия которого выше 1.4;
найти разъем на телевизоре с пометкой ARC и подключить к нему кабель;
подключить шнур к устройству выхода, например, приемнику или компьютеру;
при наличии подключенных динамиков к телевизору, звук будет воспроизводиться с их помощью.

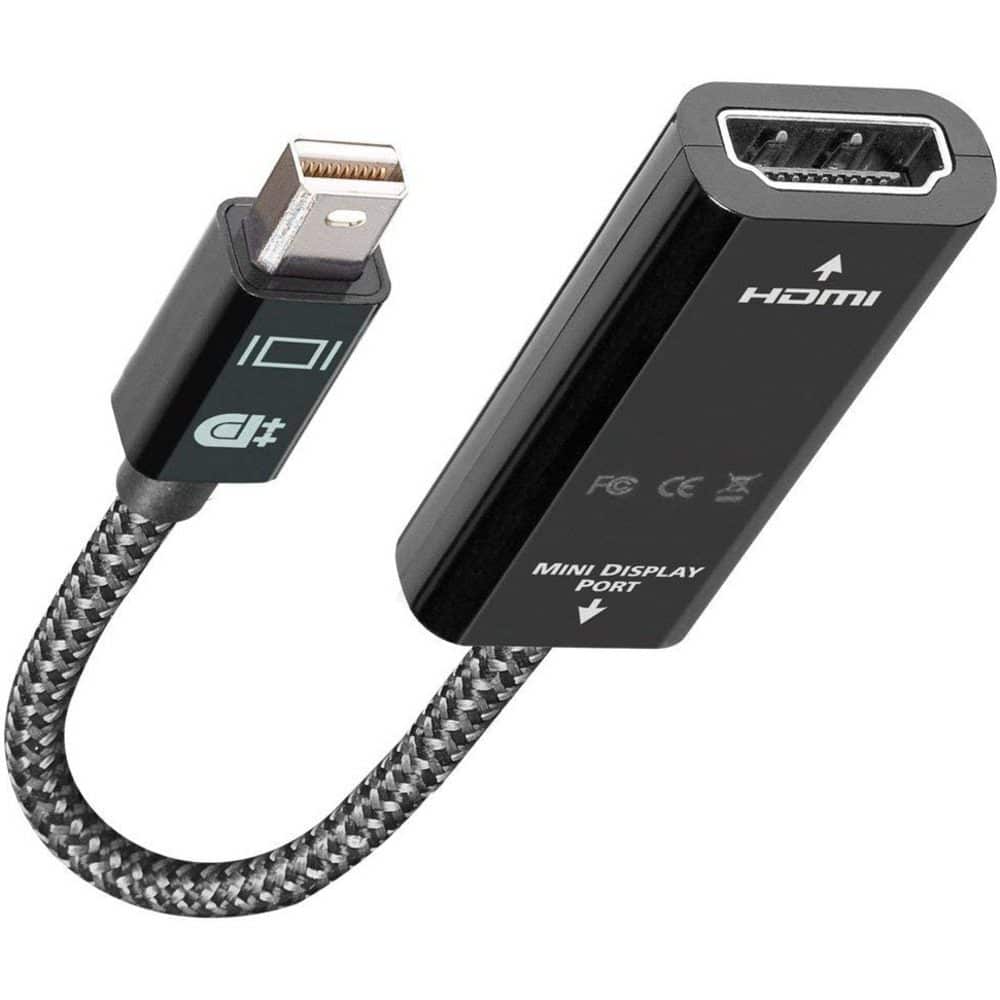

Переходник displayport mini hdmi

Как выбрать HDMI кабель для подключения телевизора:

Смотрите это видео на YouTube

Устранение неполадок

Если возникли проблемы с подключением или использованием технологии ARC, следует попробовать проделать следующие манипуляции:

отключить все оборудование от сети электропитания, а затем заново подключить;
попробовать поменять вход и выход кабеля местами;

Некоторые устройства могут не соответствовать стандартам HDMI, это особенно актуально для динамиков. Также наиболее распространенная причина — это использование кабели версии ниже 1.4. Можно попробовать заменить его.

Распиновка HDMI кабеля по цветам

Как и все цифровые интерфейсы, видеоданные HDMI передаются по системе RGB. В этой системе цветов основными являются красный, зеленый и синий. Следовательно, для вывода изображения потребуется три витых пары. Каждая из них защищена собственным экраном. Соответственно, мы получаем три группы по 3 провода, что в сумме дает 9 контактов. Для удобства распайки их объединяют в цветовые группы. Далее эти группы по номерам контактов:

Контакты 1-2-3 (2-1-3 в мини и 3-4-5 в микро) – красная группа
Контакты 4-5-6 (5-4-6 в мини и 6-7-8 в микро) – зеленая группа
Контакты 7-8-9 (8-7-9 в мини и 9-10-11 в микро) – синяя группа.

Как правило, «плюсовой» провод каждой группы окрашен в белый цвет, в то время как «минус» — в цвет, соответствующий группе. Это сделано для того, чтобы распайка HDMI проходила проще и быстрее, а шанс совершить ошибку был ниже.

Что случилось с AmazonBasics?

В 2020 году статья CNN привлекла внимание к ряду кабелей от Amazon, которые загорались при использовании. Маловероятно, что один только кабель HDMI приведет к возгоранию, поскольку подключение HDMI имеет низкое напряжение

Как и в любом медном кабеле, напряжение может передаваться по кабелю, но это уже проблема в источнике, дисплее или, возможно, в молнии, ударившей в ваш дом. Стоит отметить, что из 60 380 отзывов о HDMI-кабеле AmazonBasics только в одном упоминается возгорание. Однако в этом случае пожара не было: кабель автора отзыва расплавился по неизвестным причинам.

Мы не считаем, что отчет CNN является причиной для отказа от AV-кабелей AmazonBasics, но если вас не устраивает эта идея, есть другие варианты, перечисленные здесь, включая Monoprice, которые мы используем в наших лабораториях и домах уже много лет.

Общие особенности кабеля

High Definition Multimedia Interface или HDMI – провод для цифровой передачи высококачественного звука и видеоматериала. Он сразу передает оба сигнала, поэтому дополнительных проводов не потребуется. Подключать через него намного проще. Не надо, как в варианте с тюльпанами, искать отдельные входы для каждого цвета разъема.

Разработан и выпущен первых HDMI кабель шестью крупными известными брендами: Хитачи, Панасоник, Филипс, Silicon Image, Сони и Toshiba. Создавался для передачи цифрового сигнала без потери качества изображения. Современные версии HDMI 2.0 и 2.1 способны транслировать видео с разрешением в 4К. Ими подключают Blu-ray к ТВ, а также игровые приставки Xbox 360, Play Station.

В продаже встречается HDMI кабели с протоколами от 1.4 до 2.1. Первые потипы с инцексами 1.0, 1.3 уже не используются. Они не обеспечивают должного качества, не поддерживают формат Full HD.

Немного истории

Первый интерфейс мультимедийного подключения появился в 2002 году. У него была индексация 1.0. Поддерживал только двухканальный звук с частотой до 165 МГц и битрейт (предельная скорость передачи сведений) до 4,9 Гбит в секунду.

В 2004 году вышло обновление – появился кабель HDMI 1.1. Он уже оснащен шестиканальным звуком. Предназначался для акустики 5.1 на DVD плеерах. В 2005 появился формат 1.2. Новинка уже поддерживала систему Super Audio CD. Обновленная версия уже применялась для подключения ПК.

После обновления протокола до индекса 1.2а вышли более строгие форматы сертификации к кабельной продукции. Поэтому версия 1.3 увеличила пропускную способность до 340 МГц. Скорость также увеличилась в несколько раз – до 10,2 Гбит/сек. Именно это новшество позволило воспроизводить видео в формате 3D. Появилась поддержка 10-, 12-, 16-битного цвета. Все предыдущие варианты кабеля могли поддерживать цветность только до 8 бит.

Мини-разъем для подключения HDMI к портативным устройствам (смартфонам, планшетам) появилась в 2006 году.

Современные версии

HDMI провод версии 1.4 появился в 2009 году. Он продается в современных магазинах цифровой техники. К его отличительным особенностям относят:

Наличие высокоскоростного подключения к Интернету;
Способность полноценного подключения цифрового ресивера к ТВ;
Поддержка акустической системы версии 5.1, минуя слабые динамики телевизора;
Передача формата Full HD;
Частота обновления кадров – 30 в секунду. При параметре в 60 изображение заикается.

Именно с этой версии началась «жизнь» кабелей HDMI с Ethernet – с подключением к Интернету. А также возможность воспроизведения музыки формата FLAC и аналогичных ему.

Обновленный индекс 2.0

Новый HDMI кабель с возможностью передачи 4k изображения. Он поступил в продажу в 2013 г. Такой провод справляется со всеми задачами передачи высококачественного видео и звука. Скорость передачи информации достигла 18 Гбит в секунду. А частота смены кадров дошла до 60. Аудиозвук стал транслироваться через 32 канала.

В 2015 году разработчики обновили формат до 2.0а. Протокол стал поддерживать технологию High Dynamic Range. Именно эта особенность позволила передавать цифровое изображение, видео с предельно четкой детализацией.

HDMI 2.1

Это последняя разработка провода Ашдимиай. С его помощью поддерживается новый формат видеоматериала с разрешением в 8К, частотой до 60 Гц (до 120 Гц для видео 4К). Его широко используют в коммерческих, промышленных целях и в специализированных аудио-видео системах с разрешением до 10К.

Стандарт HDMI with Ethernet

Здесь все то же самое, что было перечислено выше (разрешение 1080i либо 720p и прочее). С тем лишь различием, что имеется дополнительный канал Ethernet скоростью до 100 Мбит/с. Конечно, это еще не полноценный HDMI 1.4, но для домашнего пользования его достаточно.

Интерфейс будет полноценно функционировать лишь в том случае, когда оба подключенных устройства поддерживают эту функцию — то есть снабжены разъемом Ethernet HDMI.

Помимо того, что кабель предоставляет , одновременно с этим есть возможность раздавать данные, полученные из Всемирной паутины, между всеми подключенными устройствами. Помимо этого, есть еще одна дополнительная функция, которой нет в стандартном кабеле — технология Audio Return Channel.

Максимальная длина

Длина провода является одним из основных параметров, учитываемых при совершении его покупки. Поэтому маршрут и протяжённость шнура следует продумать заранее.

Максимально допустимая длина HDMI провода не может превышать 15 метров – это рекомендация консорциума HDMI Working Group (при участии Hitachi, Panasonic, Philips, Sony, Thomson, Toshiba), наблюдающего за стандартом. Если ваша телекоммуникационная инфраструктура требует использования более длинного провода, то вам придётся прибегнуть к так называемым репитерам или регенераторам сигнала. Однако в большинстве случаев эта проблема вас не коснётся, так как устройства редко бывают удалены более чем на 2–5 метров друг от друга. В качестве исключения можно предположить только проектор, размещённый на потолке или на другом конце комнаты.

Многочисленные тесты показали, что исправный цифровой шнур, изготовленный из простейших базовых материалов, длиной до 1,5 м, отлично справляется с передачей. Качество передачи можно заметить только на достаточно длинных проводах и больших телеэкранах, например, когда нужна возможность передавать этим проводом изображение с использованием 3D-технологии или 4K HDR (новый стандарт, который становится все более популярным в среде игроков).

Отличительные особенности

Многие пользователи персональных компьютеров делают выбор именно в пользу High-Definition Multimedia Interface. Почему это так — чем лучше HDMI? Чем DVI не может похвастаться? Выделяют два основных различия:

Кабель HDMI может передавать не только видео, но и звуковой сигнал. Это обеспечивает высокое качество не только звука, но и картинки. Большая часть моделей DVI такой функцией не обладают, хотя, конечно же, есть исключения из правил.
High-Definition Multimedia Interface представляет собой одноканальный шнур, но скорость передачи данных достигает ста мегабит в секунду. А вот продукция фирмы-конкурента отличается несколькими каналами, один из которых передает аналоговый сигнал. Для устройств, работающих от такого сигнала, шнур DVI – просто находка. Таким образом, компания идет в ногу со временем, но и не игнорирует потребности владельцев техники, которая не может похвастаться инновационной «начинкой».

Чтобы определиться, чем лучше HDMI чем DVI, нужно понимать, что качество изображения в большей степени зависит от устройства, которое необходимо подключить. На картинку, появляющуюся на экране, влияет уровень сигнала. А вот стабильность и качество передачи изображения уже обеспечивается кабелем.

Но не стоит пытаться подключить один шнур на место другого, для этого существуют специальные переходники. В противном случае можно просто лишиться звукового сопровождения. Оба интерфейса хоть и работают с помощью одной технологии, но различия дают о себе знать.

Дешевый или дорогой?

Часть населения которая рекомендует простые HDMI кабели отталкивается от того, что стандарт цифровой передачи данных жестко регламентирован. То есть, кабель или передает данные или нет. И если это кабель HDMI то все равно как и кем он сделан. Он либо работает, либо нет. В пользу этих доводов есть интересная статья.

Для тех кто не будет читать расскажу суть коротко. Игроманы провели эксперимент по влиянию цены HDMI кабеля на качество изображения. Они закупили несколько кабелей, от самых дешевых долларов за 5 и до достаточно дорогих около $100. С помощью этих кабелей вывели одно и тоже изображение то ли на монитор, то ли на телевизор и сделали его скриншот. Для точности проверки вычислили их контрольные суммы. Эти суммы совпали. Это значит, что скриншоты полностью, на 100% одинаковы. Следовательно — зачем платить больше.

В тестировании есть один нюанс. Было протестировано только видео. О звуке никто ничего не говорил. В той же статье про HDMI кабели на 3D News было проведено еще одно исследование. Так же взяли кучу проводов по 2 метра длиной от дешевых до дорогих и тестировали. Мега дорогие по $700 не брали так как глупо платить за кабель как за телевизор на котором это все будет тестироваться. Все кабели на отлично прошли тесты. Здесь так же есть один нюанс. Якобы на самом дорогом HDMI кабеле изображение было чуть лучше чем на других. Именно за эти два нюанса цепляется вторая половина рекомендующая к покупке более дорогие кабели.

Выбор в пользу более дорогих HDMI кабелей они обосновывают тем, что производители делают провода более толстыми, изоляцию более продвинутую и соответственно помех меньше и картинка получается более качественная.

Я (наверное как и большинство) не силен в микросхемах, сигналах и осциллограф видел один раз на уроке физики, поэтому когда читаю одних, я с ними обеими руками. Начинаю читать других, вроде тоже похоже на правду.

Для себя остановился на том, что при выборе дорогого HDMI кабеля, он будет значительно лучше в плане надежности и удобства эксплуатации. То есть его будет удобнее подключать, отключать, сворачивать и переносить

Если вам это важно, то послушайте этого парня

и выберите себе хороший HDMI кабель. Если же вам, как и мне, нужно его один раз подключить и забыть, то можно выбирать рублей за 400-500.

При просмотре видео выше, понятно, что магазину нужно повышать продажи и естественно они будут предлагать более дорогие кабели так как найдутся люди которые готовы выложить за них такую сумму. Но, если вас интересует вопрос выбора HDMI кабеля (а он вас интересует так как вы читаете данную статью) вы явно не из этих людей. Поэтому предлагаю купить нормальный кабель, чем короче тем лучше, за 500-1000 рублей русских и наслаждаться контентом так же как и те счастливчики заплатившие в разы больше.

Есть еще один способ убедиться на своем опыте. Воспользовавшись законом о правах потребителя, можно купить дешевый кабель и дорогой. Попробовать оба на вашей технике и оставить себе нужный.

Разъемы HDMI

Кабели HDMI также могут иметь один или несколько типов концевых разъемов.

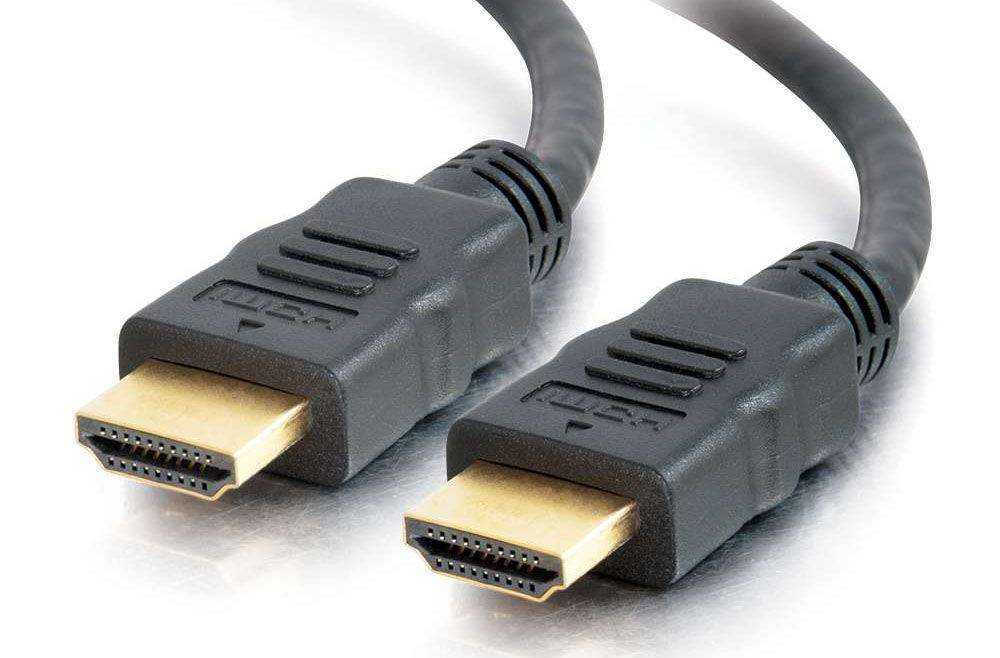

Обычный размер (тип A) : для подключения проигрывателей DVD / Blu-ray / Ultra HD, ПК / ноутбуков, медиа-стримеров, кабельных / спутниковых приставок и игровых консолей к телевизорам, видеопроекторам, ресиверам для домашних кинотеатров и многим мониторам ПК ,

Cables To Go

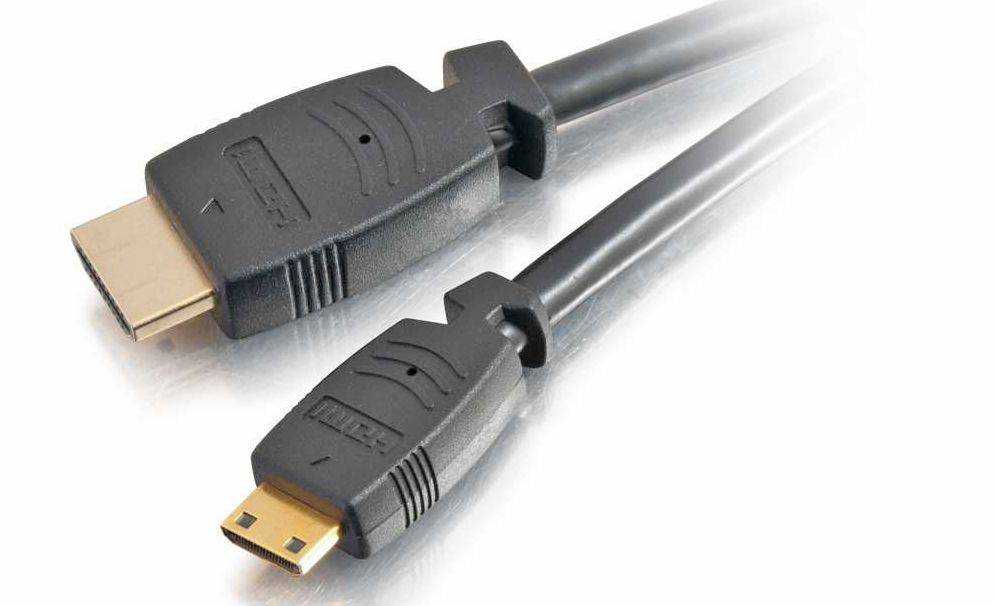

Мини-размер (тип C) : в основном на зеркальных камерах и больших планшетах. Конец мини-размера подключается к камере или планшету, а стандартный конец подключается к монитору ПК, телевизору или видеопроектору.

Cables To Go

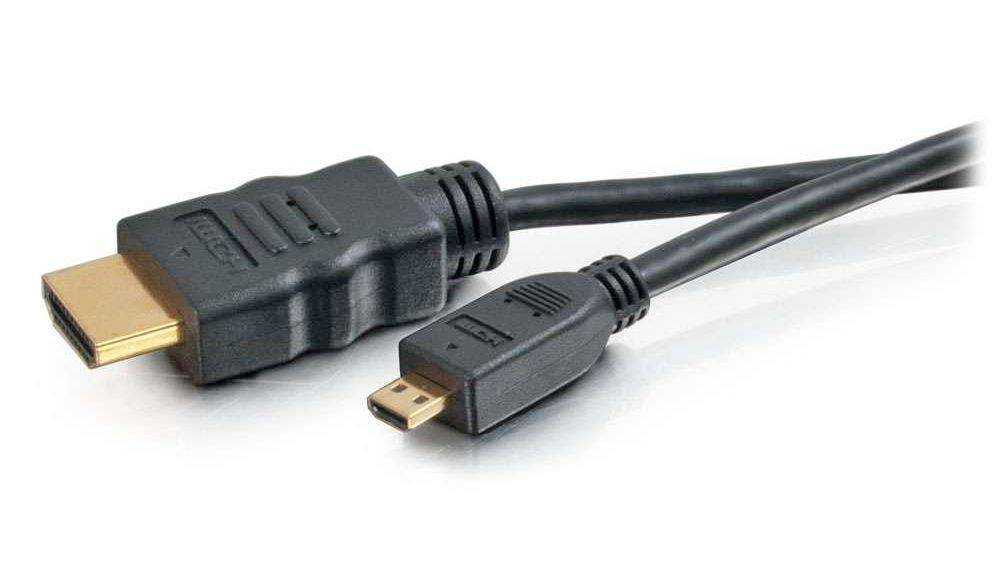

Микро Размер (Тип D) Используется на небольших цифровых камерах, смартфонах и планшетах. Микро-разъем находится на одном конце, а разъем стандартного размера — на другом.

Cables To Go

Автомобильный (Тип E) : Этот разъем предназначен для автомобильных кабелей HDMI.

Фото с Амазонки

HDMI также можно использовать с другими подключениями, такими как DVI, USB-C, MHL и Display Port через адаптеры.

Большинство кабелей HDMI являются пассивными, но некоторые активны (усилены). Существуют также оптоволоконные (оптические) кабели HDMI. Активные и оптические кабели HDMI рассчитаны на большую длину. В отличие от пассивных кабелей, они являются направленными (конец источника или конец дисплея).

Сигналы HDMI можно отправлять на большие расстояния, используя другие проводные и беспроводные опции.

HDMI кабель и HDMI интерфейс

Не следует путать такие понятия, как протокол HDMI и кабель. Протокол – это набор правил, соглашений, в котором прописано, каким образом данные (видео/аудио/управляющие сигналы) передаются от устройства воспроизведения (источника) к устройству отображения (приемнику). Кабель – он и в Африке кабель – это инструмент (физический компонент) по передачи сигнала высокой четкости, а посему рассмотрим характеристики HDMI-протокола.

Он позволяет:

Передавать несжатое видео высокой (HDTV) и стандартной (SDTV) четкости, а также многоканальные аудиоформаты;
Определять список поддерживаемых устройствами разрешений, форматов аудио/видеоданных и автоматически обмениваться ими;
Полностью совместим с DVI.

Примечание:
Существует стандарт сигнального интерфейса для цифровых дисплеев — Display port. Его отличие от HDMI в том, что он свободен от каких-либо выплат. HDMI-производители кабелей отстегивают мзду компании HDMI Licensing за каждое проданное устройство. В конечном итоге эта цена оплачивается из кармана потребителя.

Если рассматривать кабель, то в целом его разъем обычно выглядит следующим образом (см. изображение).

Ну, а если рассматривать в разрезе, то он состоит из следующих частей (см. изображение).

Внешняя оболочка;
Экранирующая оплетка;
Экран из алюминиевой фольги;
Полипропиленовая оболочка;
Экранированная витая пара;
Неэкранированная витая пара;
Проводники для питания и управляющих сигналов.

Вам, конечно, это знать не обязательно, но для общего развития и понимания, за что, собственно, платится денежка при его покупке, будет нелишним.

Что вообще надо экранировать в HDMI кабеле?

Вообще, основное заблуждение состоит в том, что HDMI кабели не нужно экранировать, так как по ним передается цифровой сигнал. Дело в том, что интерфейс HDMI не поддерживает протоколы коррекции ошибок, и если при передаче от плеера к телевизору какой-то пакет потерялся, процессор его не восстановит и, возможно, вы увидите помеху. Теоретически это вполне возможный вариант, но на практике встречается крайне редко, когда вы используете очень плохие кабели длиной 10 метров и больше.

Каждая сигнальная пара (два проводка — плюсовой и минусовой) по принципу витой пары переплетается с «землей» на всем протяжении провода. Это помогает снизить наводки от самой сигнальной жилы. А чтобы защитить ее от внешних помех и наводок, используется экранирование оплеткой из фольги. Любые сигнальные жилы нуждаются в таком экранировании. Заземляющая пара и экранирующая оплетка должны быть распаяны на собственные заземляющие ножки в рахъемах с обоих концов кабеля, чтобы даже при повреждениях оплетки или соединения, целостность экрана не нарушалась.

На этой схеме прекрасно отображается, какие группы в HDMI кабеле включают какие сигналы, что надо экранировать, а что нет:

В отличии от аудио и видео потоков, сетевые протоколы имеют функции коррекции ошибок, поэтому требования к экранированию жил Ethernet более мягкие — достаточно лишь наличия пары «земля» для каждой сигнальной и переплетения жил по длине кабеля. Кабель, которым ваш компьютер или точка доступа подключен в интернет, менее защищен, чем самый простой HDMI 1.4a провод, но прекрасно работает на десятки и сотни метров в длину.

По отношению к HDMI кабелям, экран не может быть хорошим или плохим. Вне зависимости от того, используется у вас самая дешевая алюминиевая фольга или золотая, со своей работой они справятся одинаково. Как правило, на разъемах HDMI, экранирование заземляется проводками на нулевые контакты порта.

По традиции, на длинных кабелях могут быть установлены ферритовые кольца, которые вы найдете на каждом VGA кабеле от старого системного блока. Они действительно помогали бороться с высокочастотными помехами самого кабеля, но при наличии экранирования, в них нет необходимости.

Для придания жесткости, в кабель могут быть включены стальные жилы, не передающие данные, наружная оплетка или очень толстая изоляция. По сути, почти всегда HDMI кабель находится в состоянии покоя и не несет на себе механической нагрузки, поэтому какой-то особой защиты он не требует. Поставить стул можно на любой HDMI провод — он от этого не пострадает, а скучающему барбосу или хомяку, окажут сопротивление, разве что, армированные кабели для наружной прокладки.

Таким образом, мы уяснили, что теоретически HDMI кабелю 2012 года неплохо бы поддерживать стандарт 1.4a, иметь экранирование жил, передающих информацию и, в общем-то, все. Как же обстоят дела на практике, мы сейчас и выясним.

Подключение и настройка HDMI кабеля

Чтобы подключить два вида техники, такие как телевизор и компьютер, нужно обеспечить их полное отключение. HDMI кабель подключается к соответствующим разъемам на ТВ и компьютере, затем включить оба устройства. Экран телевизора будет отображать мигающий значок, это означает, что обнаружение другого устройства произошло успешно. Далее необходимо активировать режим AVI и выбрать вход HDMI, к которому было выполнено подключение кабеля.

Интересно! Как подключить приставку цифрового телевидения к телевизору

В случае, когда телевизор не издает звуков, то необходимо выделить его в списке устройств, отвечающих за звучание. Нужно открыть панель уведомлений и перейти в настройки звука, там в разделе “Устройства вывода” заменить звучание динамиков на звучание телевизора.

HDMI позволяет оперативно присоединить любое устройство, которое будет высококачественно работать.

Разновидности HDMI кабеля

В спецификации кабеля HDMI прописано 5 подтипов: Стандарт, High Speed, Стандарт с Ethernet, High Speed with Ethernet, Standart Automotive. Все они обладают своими особенностями и показателями качества передачи звука, картинки, видео.

Standard

HDMI шнур данной версии передает хорошее качество изображения с разрешением HD (720p) и Full HD (1080i). Применяется для соединения бытовой техники с параметрами: DVD, спутниковая приставка, плазменные, ЖК и LED экраны.

Пропускная предельная способность – 4,9 Гбит в сек.
Частота передачи видеофайлов – 165 Мп;
Глубина цветопередачи – 24 бита.

По сути, эти технические параметры нужны только специалистам. Рядовой пользователь просто смотрит на инструкцию к телевизору, где написано, какая версия HDMI кабеля подходит. Узнать ее можно у продавца в магазине или прочесть на самом проводе. Производитель обязан наносить маркировку на каждый тип кабельной продукции.

High Speed

Высокоскоростной вариант с поддержкой почти всех известных видеоформатов, включая Deep Color и 3D. К основным параметрам кабеля относят:

Пропускная предельная способность – до 10,2 Гбит/сек.
Показатель частоты видеопотока – 1080 Мпикселей.
Глубина и качество цветопередачи – 48 бит.

В данной серии кабеля реализована поддержка реверсивного звукового канала. Она отвечает за трансляцию чистого звука без вспомогательных проводов. В домашних условиях такой шнур HDMI применяется для подключения ТВ или домашнего кинотеатра. Допустимое разрешение видеосигнала 4096х2160 пикселей.

Standard with Ethernet

Данная версия hd кабеля поддерживает передачу Интернета. Она по техническим параметрам не отличается от серии Стандарт, кроме скорости передачи трафика до 100 Мбит/сек. Функция скоростного подключения к глобальной сети достигается за счет технологии Ethernet. Помимо нее, кабель поддерживает реверсивный аудиоканал.

High Speed with Ethernet

Усовершенствованная версия предыдущего формата. По спецификации соответствует данным HDMI 1.4. Это универсальный вариант для подключения цифрового телевещания и скоростного интернет-трафика.

Automotive Standard

Особый вид провода, предназначенный для автомобильных медиасистем. Он применяется только для установки различной техники в автотранспорте. Классическая длина автокабеля – до 3-5 метров.

Чтобы узнать версию HDMI кабеля, можно посмотреть на боковые стороны провода. Но защитном резиновом коробе (обшивке) будут нанесены цифры и буквы. При покупке нового провода можно уточнить информацию у продавца в магазине.
